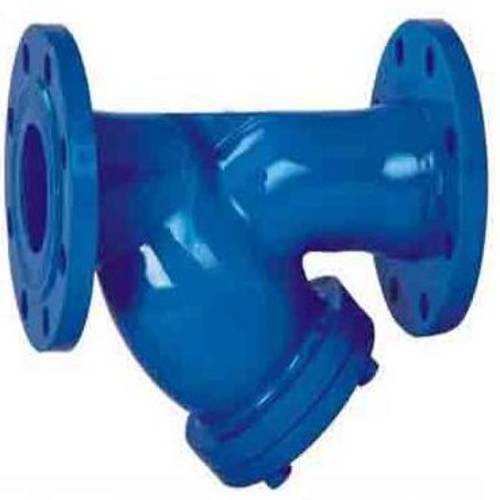

产品概述:
GL41H铸铁Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。
产品应用:
GL41H铸铁Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。
过滤器过滤精度可由滤网的大小来控制,过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52-1.2kpa。
性能特点:
1.高效,精确过滤:特殊结构的滤盘过滤技术,性能精确灵敏,确保只有粒径小于要求的颗粒才能进入系统,是***有效的过滤系统;规格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多种,用户可根据用水要求选择不同精度的过滤盘。系统流量可根据需要灵活调节;
2.标准模块化,节省占地:系统基于标准盘式过滤单元,按模块化设计,用户可按需取舍,灵活可变,互换性强。系统紧凑,占地极小,可灵活利用边角空间进行安装,如处理水量300m3/h左右的设备占地仅约6m2(一般水质,过滤等级100μ);
3.全自动运行,连续出水:在过滤器组合中的各单元之间,反洗过程轮流交替进行,工作、反洗状态之间自动切换,可确保连续出水;反洗耗水量极少,只占出水量的0.5%;如配合空气辅助反洗,自耗水更可降到0.2%以下。高速而彻底的反洗,只需数十秒即可完成;
4.寿命长:新型塑料过滤元件坚固、无磨损、无腐蚀、极少结垢,经多年工业实用验证,使用6~10年也没有磨损,不会老化,过滤和反洗效果不会因使用时间而变差;
5.高质量,维护量少:产品符合相应质量标准,所有产品在出厂前均经模拟工况检测和试运转,不需专用工具,零部件很少;易于使用,仅需定期检查,几乎不需日常维护。
主要技术参数:
壳体材质 |
黄铜 |
碳钢 |
不锈钢 |
公称通径 |
15~500mm |
||
滤框滤网材质 |
不锈钢 |
||
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
||
工作温度(℃) |
-30~380 |
-80~425 |
-80~450 |
公称压力(MPa) |
1.6~10(150Lb~600Lb) |
||
过滤精度(目/in) |
10~300 |
1.阀体 2. 滤芯网 3.密封件 4.滤网盖
主要外形尺寸:
DN |
"英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
参考重量kg |
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |

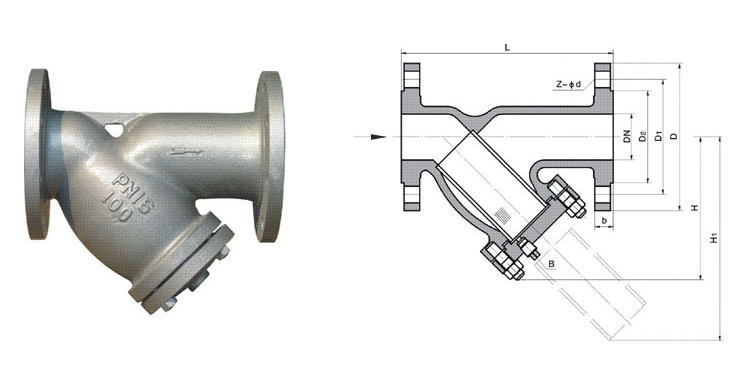

结构图:
