一、简介：

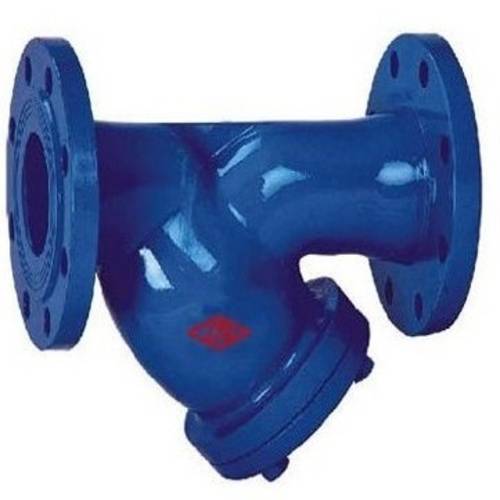

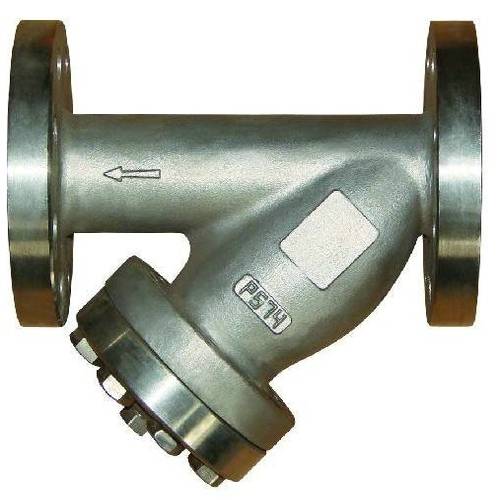

GL41H不锈钢Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。GL41H不锈钢Y型过滤器当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
二、材料选用：
1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径*。
2、公称压力：按照过滤管路可能出现的zui高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
三、原理：
过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。
四、参数:
1、介质温度：300(℃);
2、工作压差：2KG;
3、材质：不锈钢;
4、产品别名：过滤器;
5、适用范围：液体过滤;
6、连接形式：法兰;
7、类型：直角式;
8、流动方向：单向;
9、适用介质：水;
10、压力环境：常压。
五、安装说明：
1.准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
2.在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
3.本类阀应安装在管道的水平方向或垂直方向。
4.安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
六、主要尺寸及重量：
|
DN |
"英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
参考重量kg |
|
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
|
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
|
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
|
32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
|
40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
|
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
|
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
|
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
|
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
|
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
|
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |

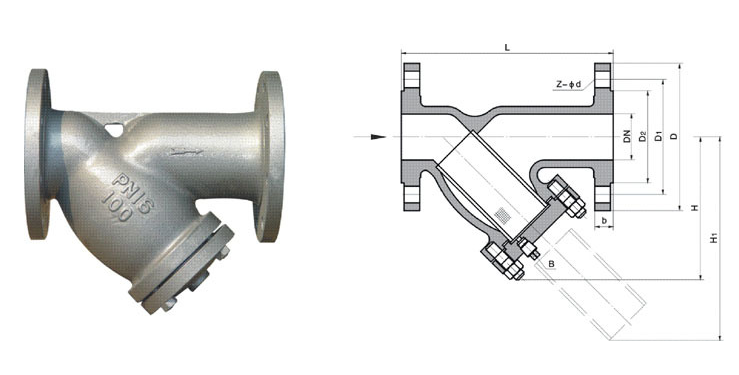

结构图：
