Y型过滤器

型号：GL41H

浏览次数：534

更新时间：2020/11/7 15:12:45

简要描述：

Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。

概述：
Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。

分类说明：
Y型过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

工作原理
其工作原理是利用滤料组成的孔隙，将原水中的泥砂、胶体、悬浮物等杂质截留住。由于滤料进行了科学分布，所以滤床对杂质的截留效果很好，出水质量也大大提高。过滤器的过滤精度可达10μm。同时，滤床对水中的杂质是逐步截留，这样罐体中的各层滤料将得到充分均匀的利用，有效滤层高，从而延长了滤料的使用周期，减少了设备的运行成本(降低了反洗次数和反洗水耗)。拉杆伸缩过滤器主要由过滤器与伸缩接头所组合而生，通常用于控制阀、泄压阀等设备的进口端，用来消除杂质，防止大颗粒的杂质进入通道从而造成堵塞乃至于磨损，当我们需要对拉杆伸缩式过滤器进行维护时，只需要将可拆卸的滤筒去除进行清洗即可，待清洗完毕后再重新装入即可，因此，维护和保养相对都比较简单。

产品特点：
当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。可广泛用于蒸汽、空气、水、油品等多种介质的管线中：保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。其有利于安装方便．提高工作效率。抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。

主要技术参数：

壳体材质	球墨铸铁	碳钢(WCB碳素钢、铸钢)	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30~380	-80~425	-80~450
公称压力（MPa）	1.6~42（150Lb~2500Lb）
过滤精度（目/in）	10~300

主要连接尺寸：

DN	"英寸	L	H	H1	拉杆伸缩过滤器		参考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225

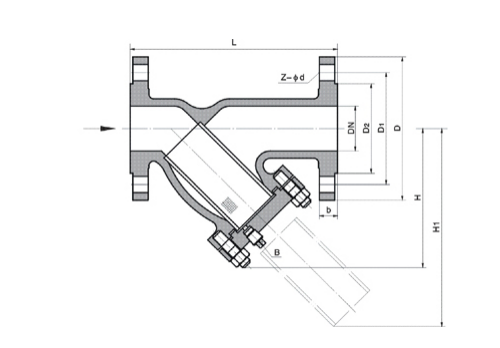

结构图：

产品展示

Y型过滤器
