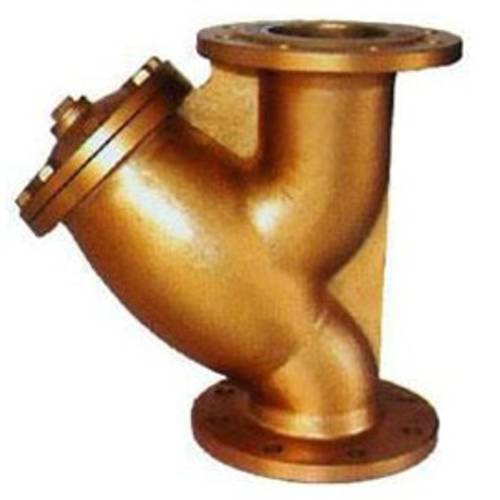

产品概述:
GL41W黄铜过滤器主要应用于口径较小的管道设备,连接拆卸方便,排污性能可靠,经济适用。是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失,保护阀门等设备的正常使用。采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便、纳污量大等等特点,主要用于水、蒸气等介质。
分类说明:
GL41W黄铜过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
产品特点:
1、进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径*。
2、公称压力:按照过滤管路可能出现的高压力确定过滤器的压力等级。
3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、合金钢或不锈钢材质的过滤器。
5、阻力损失计算: 水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa过滤器GL41W-广泛应用于石油、化工、液化气、给排水、食品、制药、发电、造纸、城建、矿产、锅炉蒸汽系统、市政各部门,以及人们日常生活中。
技术参数:
工作压力MPa:0.6~1.6MPa。
壳体材质:黄铜。
粗过滤滤芯材质:滤框滤网均为不锈钢。
法兰标准: HG20592~97PN1.0当客户需用GB、SH、HGJ、JB或ANSI、JIS等标准或改变压力等级时,请在订货合同中注明。
制造、检测标准:执行GB150标准或客户指定标准。
设计标准:JB、GB、ANSI、BS、API、ISO、DIN、NF
结构尺寸:
GL41W-16T黄铜法兰Y型过滤器主要外形及结构尺寸(mm) |
||||
DN |
DN/in |
L |
H |
目数 |
40 |
1½ |
205 |
137 |
20 |
50 |
2 |
244 |
155 |
|
65 |
2½ |
279 |
177 |
10 |
80 |
3 |
305 |
195 |
|
100 |
4 |
362 |
227 |
|
125 |
5 |
412 |
256 |
|
150 |
6 |
478 |
297 |
|
200 |
8 |
555 |
434.5 |

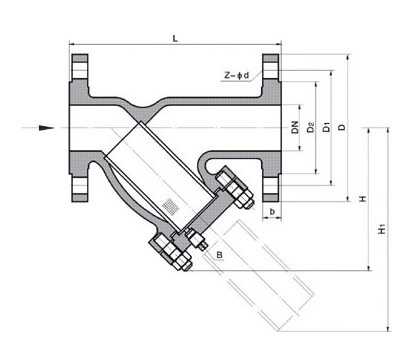

结构图:
