一、安装说明：
1.准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
2.在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
3.本类阀应安装在管道的水平方向或垂直方向。
4.安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

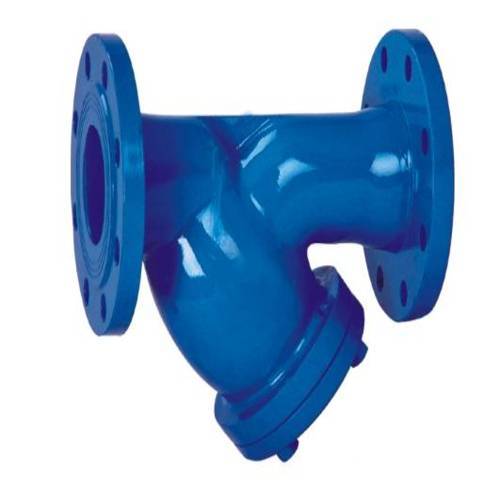

二、产品原理：
GL41HY型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端，它的作用是清除水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
三、产品性能：
GL41HY型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护阀门设备的正常使用。过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。
四、零部件：
|
零件名称 |
管体 |
滤网 |
伸缩拉杆 |
O形圈 |
|
材料 |
灰铸铁或球墨铸铁铸钢 |
不锈钢 |
碳钢镀锌 |
橡胶 |
五、外形尺寸：
|
型号 |
DN |
L |
D |
z×ød |
H |
重量/kg |
|
GL41H-10 |
50 |
250 |
160 |
4×ø18 |
168 |
|
|
65 |
280 |
180 |
4×ø18 |
185 |
||
|
80 |
315 |
195 |
4×ø18 |
200 |
||
|
100 |
370 |
215 |
8×ø18 |
255 |
||
|
125 |
450 |
245 |
8×ø18 |
295 |
||
|
150 |
510 |
280 |
8×ø23 |
345 |
||
|
200 |
560 |
335 |
8×ø23 |
425 |
||
|
250 |
745 |
390 |
12×ø23 |
515 |
||
|
300 |
780 |
440 |
12×ø23 |
600 |

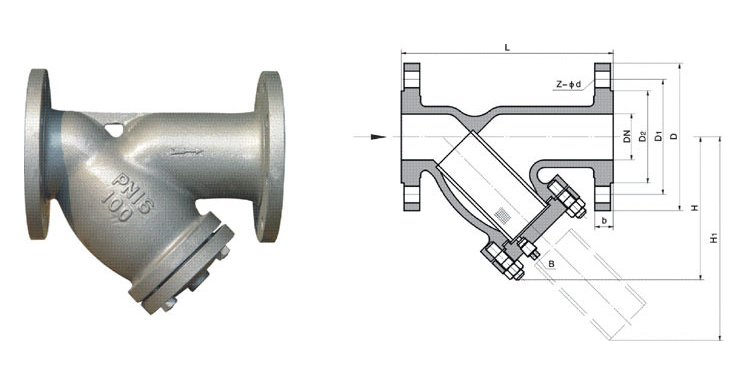

结构图：
