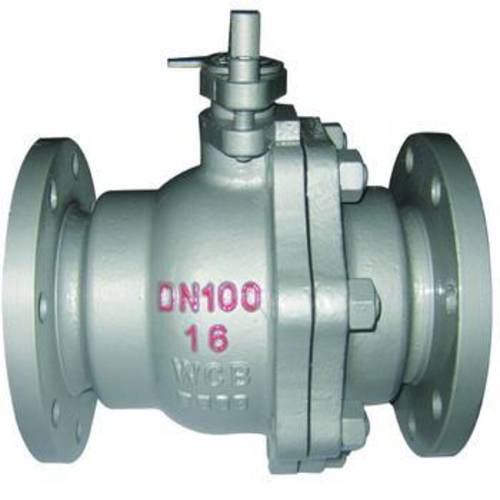

简介：
Q41H硬密封球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力太小时，密封圈与球体的接触面积较小，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
特点及优点：
1、Q41H硬密封球阀可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所
主要连接尺寸：
|
型号 |
公称通径 Dn (mm) |
尺 寸 (mm) |
|||||||
|
L |
D |
Dl |
D2 |
B-f |
Z-φd |
H |
DO |
||
|
Q41H-16P |
15 |
130 |
96 |
86 |
46 |
14-2 |
4-14 |
60 |
108 |
|
20 |
140 |
105 |
75 |
65 |
14-2 |
4-14 |
64 |
120 |
|
|
25 |
150 |
165 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-18 |
105 |
180 |
|
|
40 |
180 |
146 |
110 |
85 |
18-3 |
4-18 |
150 |
24O |
|
|
50 |
200 |
160 |
126 |
100 |
18-3 |
4-18 |
190 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
320 |
|
|
80 |
260 |
195 |
160 |
135 |
20-3 |
8-18 |
216 |
360 |
|
|
100 |
280 |
216 |
180 |
165 |
20-3 |
8-18 |
260 |
400 |
|
|
125 |
320 |
246 |
210 |
186 |
22-3 |
8-18 |
280 |
500 |
|
|
150 |
360 |
280 |
2lO |
210 |
2l-3 |
8-23 |
320 |
600 |
|
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
370 |
800 |
|

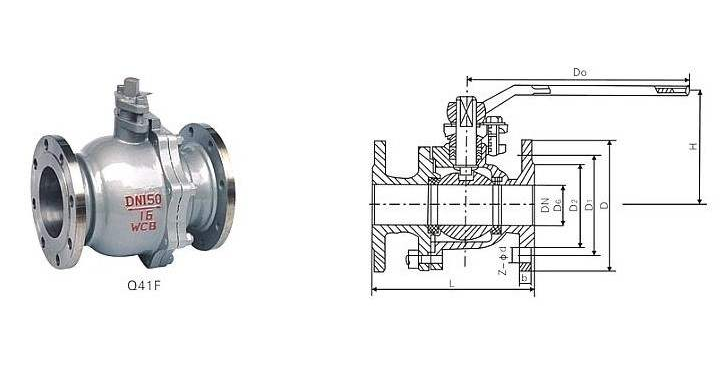

结构图：
