简介:
Q41F铸钢球阀球体不带有固定轴的球阀,称为浮动球阀,又称浮动式球阀。浮动球球阀的阀体内有两个阀座密封圈,在它们之间夹紧一个球体,球体上有通孔,通孔的直径等于管道的内径,称全径球阀;通孔的直径略小于管道的内径,称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时,球孔与管道直径对准,已保证管道工作介质阻力zui小。当阀杆转动1/4圈时,球孔垂直于阀门的通道,靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上,从而保证阀门完全密封。这种球阀属单面强制密封。
应用范围:
Q41F铸钢球阀适合一般工业使用,并适用于化工,石油,天然气,冶金等行业及含硫化氢介质,杂质多,腐蚀严重的天然气长输管线。浮动式球阀根据不同的使用要求,以壳体材料为基础分为:普通碳钢系列WCB、A105;不锈钢系列304,316;低温钢系列LCB,LCC;抗硫系列等。根据用户的需要,球阀可设计成耐火结构,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构,有效阻止介质的扩散,防止火灾扩大;
结构特点:
浮动球阀主要特点是球体无支撑轴,球体被两阀座夹持其中呈“浮动"状态,它在管道上主要用于切断、分配和改变介质流动方向。铸钢法兰球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。浮动球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。当介质压力较大时,密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。
检验按JB/T9092
试验项目 |
壳体试验 |
密封试验 |
上密封试验 |
气密封试验 |
|
介质 |
水 |
气 |
|||
单位 |
MPa |
MPa |
MPa |
MPa |
|
公称压力PN(MPa) |
1.6 |
2.4 |
1 8 |
1 8 |
0.5-0.7 |
2.5 |
3.8 |
2.8 |
2.8 |
||
4.0 |
6.0 |
4.4 |
4.4 |
||
6.4 |
9.6 |
7.0 |
7.0 |
||
10.0 |
15.0 |
11.0 |
11.0 |
||
16.0 |
24.0 |
18.0 |
18.0 |
主要零件材料:
名称 |
材料 |
||||||||
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
球体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
CF8 |
CF8 |
CF8 |
CF8 |
阀杆 |
F304 |
F304L |
F316 |
F316L |
2C13 |
F304 |
F304 |
F304 |
F304 |
阀座 |
PTFE/PPL |
||||||||
填料 /垫片 |
PTFE/PPL |
石墨 |
|||||||
螺栓 |
不锈钢 |
35CrMoA |
|||||||
螺母 |
不锈钢 |
45、35CrMoA |
|||||||
手柄 |
铸钢 |
1.6MPa主要连接尺寸:
型号 |
公称通径DN(mm) |
尺寸(mm) |
|||||||
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
||
Q41F-16C Q341F-16C Q641F-16C Q941F-16C |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
65 |
115 |
20 |
140 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
75 |
130 |
|
25 |
150 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
85 |
150 |
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
95 |
190 |
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
105 |
230 |
|
50 |
200 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
115 |
240 |
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
145 |
280 |
|
80 |
250 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
160 |
310 |
|
100 |
280 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
185 |
330 |
|
125 |
320 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
215 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24-3 |
8-中23 |
245 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
300 |
1000 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
380 |
1200 |

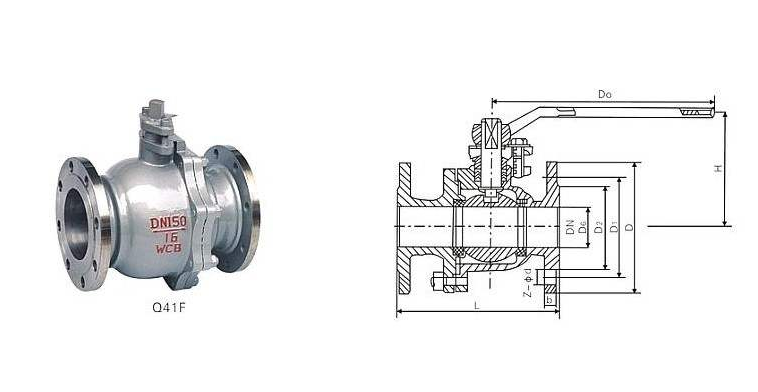

结构图:
