Q41F铸铁球阀

型号：Q41F

浏览次数：540

更新时间：2020/8/28 15:05:10

简要描述：

Q41F铸铁球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封

产品概述：
Q41F铸铁球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。 Q41F铸铁球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点

产品特点:
1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

主要性能规范：

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验：

公称压力NominalPressure	1.6
强度试验 Shell Test	2.4
水密封试验 Water Seal Test	1.8
气密封试验 Air Seal Test	0.4-0.7

主要零件材料：

阀体 Body	HT200	Q235
球体阀杆 Ball Stem	304	1Cr18Ni9Ti
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
介质 Medium	水、蒸汽、油品Water steamOil goods

主要外型尺寸:

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
Q41F-16	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200

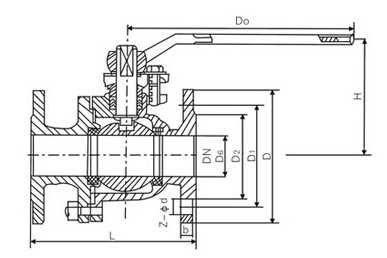

结构图：

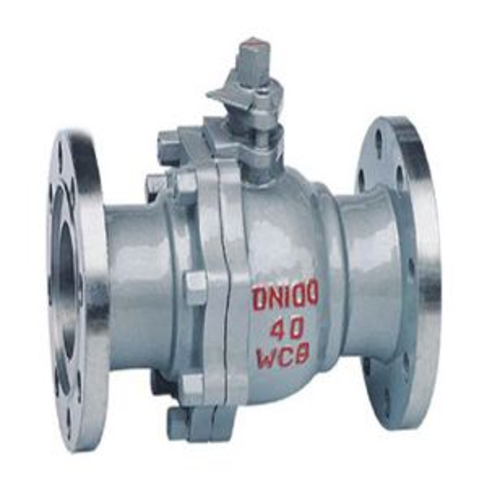

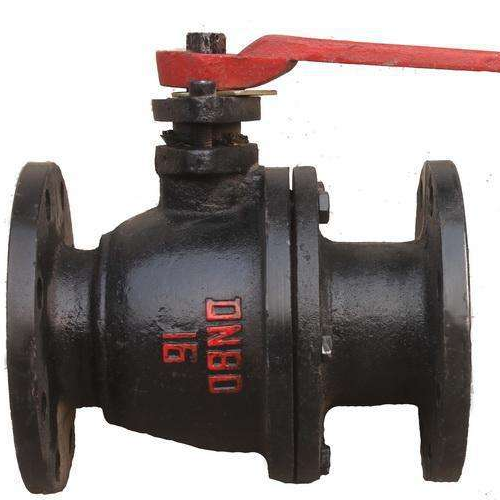

产品展示
