简介:
先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。 Q41PPL排污球阀开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。 锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。 阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
性能:
Q41PPL排污球阀球体、密封圈采用了特殊的加工工艺和密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温、耐磨、耐油、耐腐蚀的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。一体式高温球阀为金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密Q41M驱动方式:手动,涡轮,电动,气动连接形式:法兰,螺纹结构形式:一体式密封结构:PTFE,PPL,硬密封压力范围:1.6MPa-6.4MPa公称通径:DN常用材质:铸铁,WCB,不锈钢等
优点:
1、流体阻力小,球阀是阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
2、开关快、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,易实现启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料,易于密封,而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封好。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
参数材质:
阀体 WCB A216-WCB
密封圈 PPL PPL
球体 1Cr18Ni9Ti SS304
螺母 35 A194-2H
螺柱 35CrMoA A193-B7
石体 WCB A216-WCB
垫片 柔性石墨+不锈钢 B12.10-304/F.G
填料 PTFE PTFE
填料压盖 WCB A216-WCB
定位片 25 A105
挡圈 65Mn AISI 1066
手柄 K33 A47-667 Gr.32510
阀杆 1Cr33 A276-410
螺钉 35 A193-B7
止推垫片 PTFE PTFE
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN 15-250 1/2"~10
适用温度:-196-350℃
驱动方式:手动、气动、电动、波动等
主要外型尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
凸面法兰 Q41F Q41PPL 16C 16P 16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |

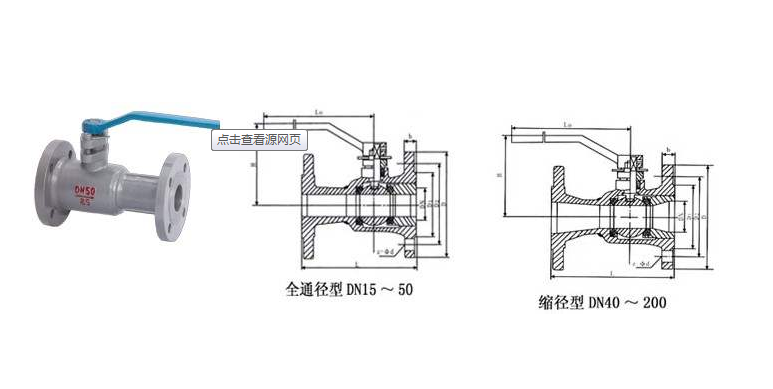

结构图:
