简介:
Q41H高压锻钢球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球)球体随阀杆转动,实现阀门的开启或关闭。本公司生产阀门安装方式:水平安装、垂直安装。连接方式:内螺纹、外螺纹、法兰、焊接。一种是二片式结构,按这种形式设计的阀门,其中部用螺纹连接, 以RPTFE或PEEK密封。另一种是三片式结构,按这种形式设计的阀门,其中部用螺栓连接, 根据所选阀座与垫片/填料的材料不同,以适应不同的工作温度和介质。
性能:
Q41H高压锻钢球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统.由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属特技公司独有.操作方式有手动-蜗杆蜗轮驱动,气动,电动,气\液联动,电\液联动,以及各类特殊控制形式.
结构特点:
1、采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。
2、根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。
性能规范:
试验压力(MPa) | 公称压力(MPa) | |
16.0 | 32.0 | |
强度试验 | 24.0 | 48.0 |
密封试验 | 17.6 | 35.2 |
气密试验 | 0.5~0.7 | |
工作温度 | -40℃~+80℃ | |
适用介质 | 水,油品,氨,氮,氢等 |
主要零件材料:
型号 | 零件名称 | |||
阀体 | 球体、阀杆 | 密封圈 | 填料 | |
Q41F型碳钢类 | 碳素钢铸件或锻件 | 2GrL3 | 增强聚四氟乙烯 | 聚四氟乙烯 |
Q41F型P类 | 铬镍钛不锈钢铸件或锻件 | 铬镍钛不锈钢 | ||
Q41F型R类 | 铬镍钼钛不锈钢铸件或锻件 | 铬镍钼钛不锈钢 |
外形连接尺寸:
公称压力PN(MPa) | 公称通径 DN(mm) |
主要尺寸(mm) | |||||||||
L | D | D1 | H | D2 | b | ||||||
法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | ||||
160
|
10 | 210 | 150 | 95 | 90 | 60 | 18 | 77 | 58 | 18 | 20 |
15 | 230 | 170 | 95 | 100 | 60 | 23 | 85 | 62 | 20 | 20 | |
20 | 240 | 190 | 105 | 110 | 68 | 29 | 94 | 75 | 28 | 20 | |
25 | 260 | 205 | 105 | 115 | 68 | 36 | 100 | 80 | 28 | 22 | |
32 | 300 | 230 | 115 | 150 | 80 | 43 | 120 | 96 | 38 | 24 | |
40 | 260 | 165 | 170 | 115 | 49 | 150 | 111 | 48 | 30 | ||
50 | 400 | 330 | 165 | 200 | 115 | 61 | 165 | 128 | 58 | 32 | |
65 | 490 | 360 | 200 | 225 | 145 | 80 | 180 | 180 | 74 | 40 | |
80 | 580 | 380 | 225 | 270 | 170 | 105 | 200 | 200 | 94 | 50 | |
100 | 620 | 430 | 260 | 320 | 190 | 118 | 245 | 245 | 115 | 60 |

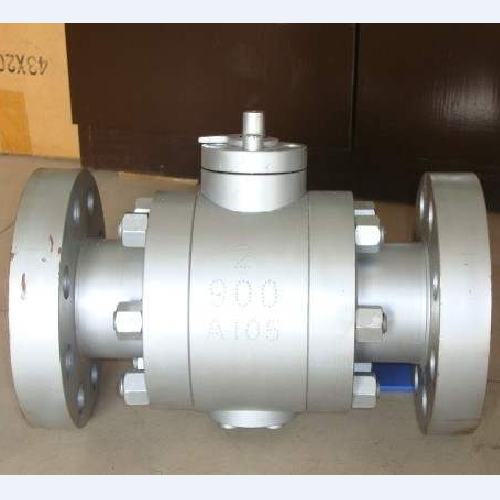

实物图:
