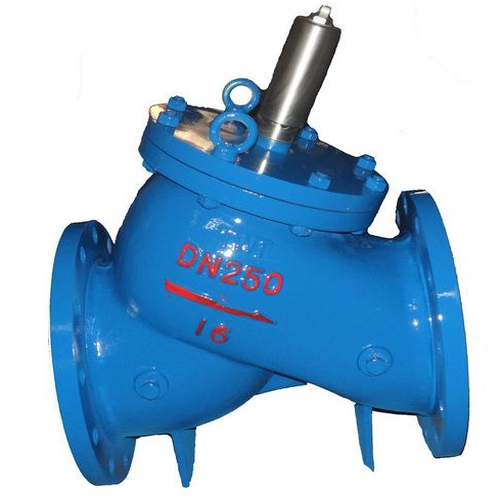

概述
JLH多功能三合一止回阀它包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。 三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。此阀具有截至、止回、节流三种功能。主要用于水泵出口或其它防止液体倒流的管道,可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音,是止回阀的更新换代产品。JLH多功能三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。 安装了加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭;装有开度指示器,通过调节开度,可以调节水泵的输出量;关闭阀杆,可起到截止阀的作用。
安装与调节:
1 、用一个阀门 , 可以圆满地完成三种功能:无水锤止回阀、闸阀、平衡阀。
2 、泵停止运转时,弹簧力先合上阀瓣,因而防止水锤。
3 、通过调节开度,可以调节泵的输出量。
4 、装有指示器,可以用眼睛确认阀门的开启度。
5 、密封垫用丁腈橡胶制作,因而根本不会泄漏,可以吸收冲力。
6 、弹簧是用不锈钢制作,因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用,缩小安装空间。
8 、由于形状和结构高等成流线型,因而压降很小。
9 、由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水。
10 、水平管道,垂直管道上均可安装。
11、安装时要注意阀体外水流指示,按水流方向安装,垂直、水平安装均可。
12、调节阀杆的开度,可改变流量大大小,开度的大小可以开度指示器上显示出来。
13、顺时针旋紧阀杆,可截断介质,起到截止阀的作用。
三合一止回阀主要外形尺寸:
公称通径 DN |
安装方式 | 阀长 Lmm |
法兰直径 mm |
开启高度 Hmm |
螺栓孔中心距 mm |
螺栓孔数*直径 | 重量 kg |
50 | 法兰连接 | 230 | 160 | 210 | 125 | 4*18 | 16 |
65 | 290 | 180 | 250 | 145 | 4*18 | 24 | |
80 | 310 | 195 | 290 | 160 | 8*18 | 35 | |
100 | 350 | 215 | 320 | 180 | 8*18 | 50 | |
125 | 400 | 245 | 380 | 210 | 8*18 | 72 | |
150 | 480 | 280 | 420 | 240 | 8*23 | 98 | |
200 | 550 | 335 | 500 | 195 | 12*23 | 150 | |
250 | 620 | 405 | 680 | 355 | 12*25 | 230 | |
300 | 700 | 460 | 730 | 410 | 12*25 | 390 | |
350 | 787 | 520 | 830 | 470 | 16*25 | 500 |

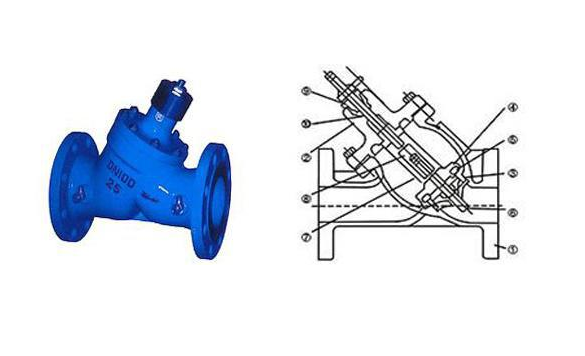

结构图:
