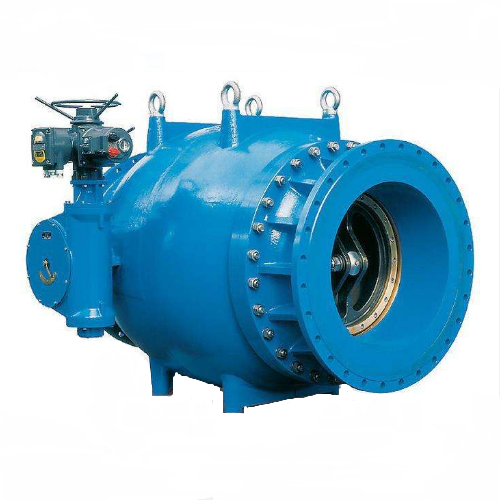

产品介绍：
       电动活塞式调流调压阀是根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢、卡阻，驱动装置偏大的难题。

产品应用：
      电动活塞式调流调压阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。活塞式流量调节阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。使用寿命不小于30年。活塞式流量调节阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。在小流量工况时活塞式流量调节阀对流体具有良好的消能效果，有效防止气蚀；当大流量工况时，活塞式流量调节阀可消减流体部分能量，并对流体的部分能量有所保留，保证阀门具有足够的过流能力。其主要优点如下：实现流量的精确控制，可以保持恒定流量；实现大压差范围内的调节，保持阀后压力稳定；可以选择手动和电动两种控制方式，电动调流调压阀门还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。电动调压调流阀门主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。

产品结构：
       活塞式流量调节阀主由阀体要、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成。电动调压调流阀主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。其具体结构见图。 活塞式流量调节阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。活塞式流量调节阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。

产品特点：
1、电动调流调压阀为活塞式结构，活塞式流量调节阀调节机构应为曲柄滑块机构，关闭件滑块为圆筒或锥形的活塞。
2、电动调压调流阀可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。
3、电动调压调流阀与管道的连接形式为法兰连接，法兰连接尺寸、结构长度符合相应DIN的要求。
4、活塞式流量调节阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
5、活塞式流量调节阀在大工作压差和动水启闭运行的工况下，保证整体抗推力安全可靠，不发生有害的振动。活塞式流量调节阀驱动方式为电机驱动。
6、电机驱动装置应具有良好的防水性能，应动作灵活、安全可靠，手动操作力矩满足国家标准。
7、活塞式流量调节阀的电动装置包括电机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。
8、活塞式流量调节阀的电动装置采用机电一体化设计， 配置现地操作控制箱。

性能规范：

执行标准：

主要零件材料：

主要连接尺寸：

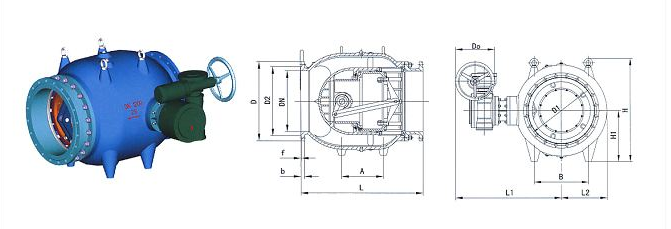

结构图：
