JD745X多功能水泵控制阀

型号：JD745X

浏览次数：511

更新时间：2020/8/17 16:14:12

简要描述：

JD745X多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。

产品概述:
JD745X多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。双腔室、双阀瓣结构可使阀门在停泵后迅速关闭90%（防止回流介质导致水泵反转），再缓慢关闭其余10%（消除破坏性水锤）活塞式阀门性能可靠、强度高、动作平稳，防止开泵水锤和停泵水锤的场合。只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。

产品性能：
JD745X多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

工作原理：
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

产品特点：
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

主要技术参数：

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

缓闭时间(S)

动作压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

3-60

（可调）

≥0.07

水

0-80

1.6

2.4

1.76

0.15-1.4

主要零件材料：

阀体,阀盖密封圈O型圈	铸铁/铸钢丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞（活塞型）	2Cr13/不锈钢
膜片（膜片型）	夹织物丁腈橡胶
调节阀球阀	铜合金/不锈钢
过滤器	304不锈钢

连接尺寸：

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPo	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa
50	203	293	165	165	165	125	125	125	4-18
65	216	328	185	185	185	145	145	145	4-18
80	248	364	200	200	200	160	160	160	8-18
100	283	418	220	220	235	180	180	190	8-18
125	330	481	250	250	270	210	210	220	8-18
150	356	543	285	285	300	240	240	250	8-22
200	444	673	340	340	360	295	295	310	8-22
250	533	792	395	405	425	350	355	370	12-22
300	600	927	445	460	485	400	410	430	12-22
350	622	957	505	520	555	460	470	490	16-22
400	698	1188	565	580	620	515	525	550	16-26
450	775	1218	615	640	670	565	585	600	20-26
500	811	1256	670	715	730	620	650	660	20-26

结构图：

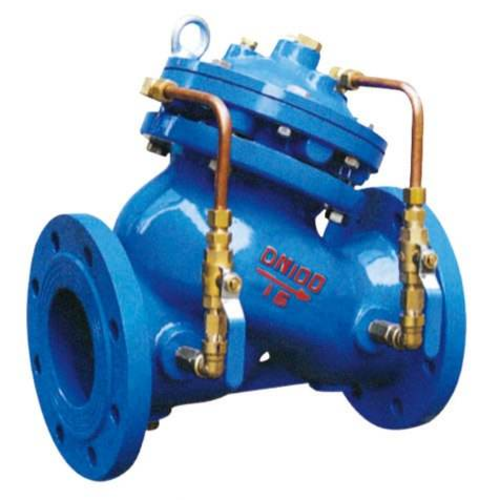

产品展示

JD745X多功能水泵控制阀

连接尺寸：
