一、简介：
LHS341X活塞式调流调压阀是一种活塞式的多功能控制阀，多用于大型给水工程中,该阀是引水工程经常需要的阀体，调流阀分为浮球控制调流阀和电动控制调流阀，广泛应用于流量控制领域如：污水处理厂、自来水厂入水口；排水管道流量控制；排水系统流量调度；市政排水管管理等工程项目中，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。活塞式调流调压阀主由阀体要、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成。
二、结构组成：
活塞式调流调压阀主要由阀体、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成。主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。调流调压阀在小流量工况时阀门对流体具有良好的消能效果，有效防止气蚀；当大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，保证阀门具有足够的过流能力。其主要优点如下：实现流量的精确控制，可以保持恒定流量；实现大压差范围内的调节，保持阀后压力稳定；可以选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。
三、执行标准：
法兰压力 DIN2501
法兰连接 DIN2532
阀体长度 DIN3230
试验压力 DIN3230
四、技术性能表：
公称通径 DN100-1600 mm
公称压力 1.0 0.6 Mpa
试验压力 密封 1.1 0.66
壳体 1.5 0.9
适用温度 0～+80 ℃ 、
适用介质 水、饮用水、污水
五、主要材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
前阀体 |
球墨铸铁QT450-12 铸钢 WCB |
9 |
后阀体 |
球墨铸铁QT450-12 铸钢 WCB |
|
2 |
曲柄 |
不锈钢304 |
10 |
O型圈 |
橡胶 |
|
3 |
剪切销 |
不锈钢304 |
11 |
O型圈 |
橡胶 |
|
4 |
连杆 |
不锈钢304 |
12 |
驱动轴 |
不锈钢2Cr13 |
|
5 |
导流器 |
不锈钢304 |
13 |
密封前铜套 |
ZCuSn10Zn2 |
|
6 |
活塞 |
不锈钢304 |
14 |
密封铜套 |
ZCuSn10Zn2 |
|
7 |
连杆支承 |
不锈钢304 |
15 |
紧固件 |
不锈钢25 |
|
9 |
密封圈 |
橡胶 |
执行机构 |
智能型电装 |

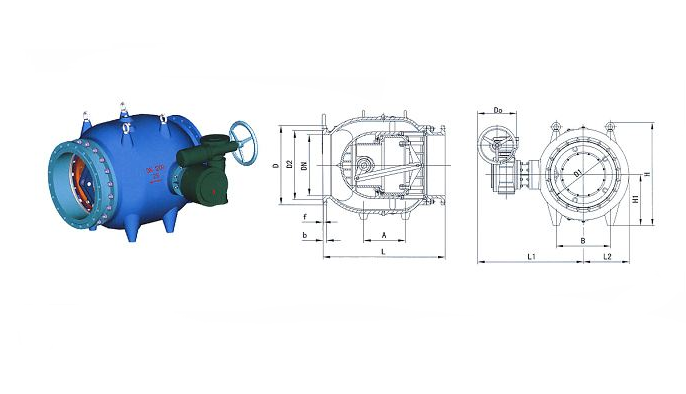

结构图：
