产品性能：
H42T静音式止回阀由阀体、阀座、阀芯、阀瓣、导套及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,具有静音关闭的特点。静音式止回阀主要用于给水、排水、消防、暖通系统,可安装用于水泵出口处,以防止介质倒流及水锤对泵的损坏。所述制造方法是使用无铅黄铜的热锻件的制造方法，在壁厚、形状不同的部位也能确保规定的耐脱锌性等耐腐蚀性。
产品特点：
H42T静音式止回阀也称作DRVZ静音止回阀。该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水
、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
安装应注意以下事顶：
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向*。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
DRVZ主要零部件：
| 零件名称 | 材料 |
| 阀体、导流体 | 灰铸铁、球墨铸铁 |
| 阀座、轴瓦、阀瓣、轴 | 青铜或铬不锈钢 |
| 弹簧 | 不锈钢 |
主要外形连接尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
110 |
120 |
150 |
180 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
技术参数：
| 型号 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
| 公称压力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
| 公称通径 | DN50～DN300（mm） | ||
| zui高工作压力 | 1.0MPa | 1.6MPa | 2.5MPa |
| 密封试验压力 | 1.1MPa | 1.76MPa | 2.75MPa |
| 壳体试验压务 | 1.5MPa | 2.4MPa | 3.75MPa |

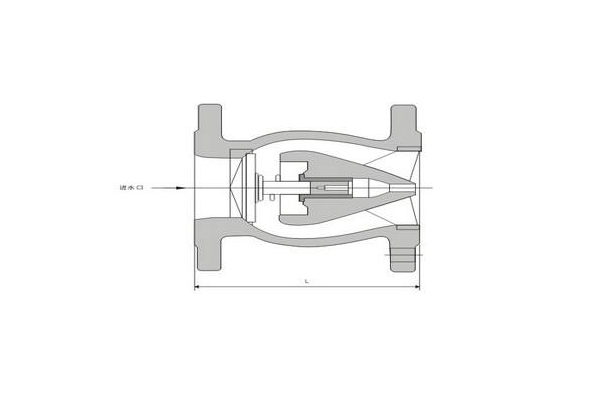

结构图：
