HH44X微阻缓闭止回阀

型号：HH44X

浏览次数：550

更新时间：2020/8/17 13:56:12

简要描述：

HH44X微阻缓闭止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。

用途及特点
HH44X微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行.它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

结构特点：
HH44X微阻缓闭止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无震动、无噪音等特点。

优点：
1、设有平衡锤装置。阀瓣旋启时对水流的阻力小，开阀力仅为
2、阀瓣关闭的后段行程设有阻尼装置，且阻尼时间 ,可调，可防止破坏性水锤的产生。
3、新颖包胶阀瓣设计，密封可靠、防腐蚀，减振耐磨、使用寿命长；运行平稳，噪音低。

主要零件材料：

零件名称	阀体	阀瓣	阀杆、油缸、活塞、弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	橡胶

主要技术参数：

型号	公称压力	试验压力	适用温度	适用介质	缓闭时间
壳体	密封
HH44X HH44X HH44X	1.0	1.5	1.1	≤80℃	清水、污水、海水	≤60秒
1.6	2.4	1.76
2.5	3.75	2.75

主要外形尺寸：

公称通径	尺寸	公称通径	尺寸
DN	A1	A	H	H1	L	H	H1
40	140	200	88	350	290	480	297
50	150	215	98	400	310	550	324
65	170	225	108	450	330	585	351
80	180	235	118	500	350	640	379
100	190	280	130	600	390	720	434
125	200	290	148	700	430	780	491
150	210	310	172	800	470	840	549
200	230	350	210	900	510	990	600
250	250	415	240	1000	550	1050	655
300	270	450	264	1200	630	1210	770

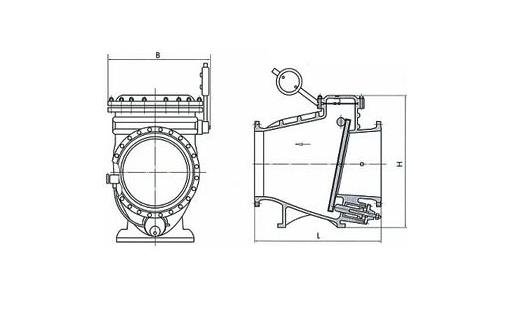

结构图：

产品展示

HH44X微阻缓闭止回阀
