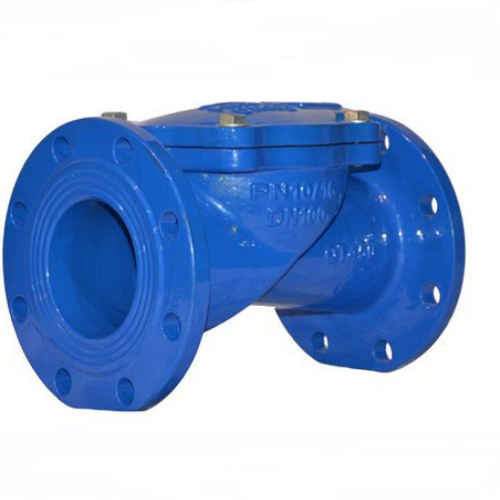

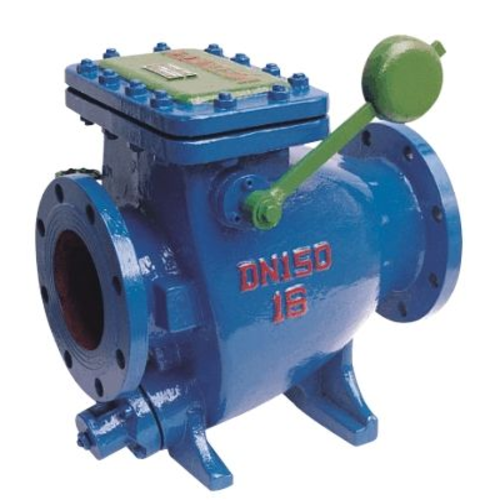

产品简介:
HC44X橡胶瓣闭止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。
产品用途:
HC44X橡胶瓣闭止回阀适用于石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品介质等。是控制管道内介质单向流向的阀门,用来防止管路中的介质倒流。属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。该阀由阀体、阀盖、阀瓣和弹簧等组成,HC44XSFCV型橡胶瓣式止回阀主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。
结构特点
止回阀的密封面部位直径较大,而与摇杆连接的外圆直径很小。主要加工部位是密封面、大端外圆和与摇杆连接的部位。止回阀阀瓣的材料多为碳素钢,通常用铸造方法制成毛坯。有配合的圆柱表面或球面的加工精度为11~12级,表面粗糙度不低于Ra12.5um。内、外螺纹精度为6级,表面粗糙度为Ra12.5um。没有配合加工表面均为M级精度,表面粗糙度Ra25um。密封面要平整,不得有任何磕碰、划痕等缺陷,表面粗糙度不低于Ra0.4um。尾部有配合的圆柱面或球面的轴线与密封面的垂直度不大于规定值。
主要技术参数:
公称压力:1.0~1.6MPa
公称通经:50~600mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598
外形尺寸:
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
165 |
200 |
215 |
240 |
290 |
330 |
355 |
500 |
620 |
700 |
785 |
915 |
978 |
978 |
1295 |
H |
180 |
190 |
210 |
230 |
250 |
280 |
315 |
370 |
430 |
475 |
550 |
600 |
650 |
705 |
745 |

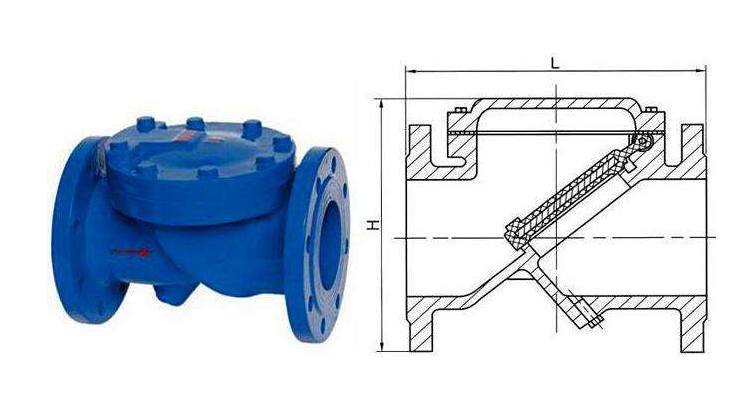

结构图:
