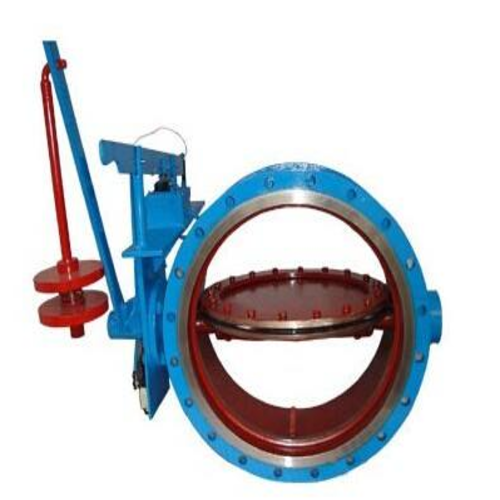

DMF-1电磁式煤气安全阀

型号：DMF-1

浏览次数：721

更新时间：2020/8/17 9:14:00

简要描述：

DMF-1电磁式煤气安全阀为法兰连接，杠杆式启闭阀，它主要由电磁铁，杠杆装置弹簧及重锤，阀体，阀板和轴等零件组成。当煤气或助燃气空气压力处于正常状态时，安全阀处于全开位置

用途：
现代以煤气为燃料的各种工业窑炉大多数均采用低压煤气烧咀，由专业风机提供燃空气。大多数的窑炉还用了空气予热装置。在生产过程中，一旦煤气压力过低、烧咀不能正常工作时，应立即将煤气切断并停转风机，(特别情况除外）。这样既可保证生产安全，又不至于使炉子迅速变冷。若煤气未能及时切断，煤气尚有一定余压，有可能通过烧咀的混合气进入风管，特别是有予热装置的风管，由于温度下降会形成一定负压，更易使煤气进入风管，而后在风管内或炉内形成爆炸性的混合物，当再次点火时往往会引起爆炸，酿成事故。这种情况曾屡有发生。DMF-1电磁式煤气安全阀正是针对这些情况而开发设计的，是以煤气为媒料的各种工业炉窑生产安全不可缺少的理想设备。

工作原理：
DMF-1电磁式煤气安全阀为法兰连接，杠杆式启闭阀，它主要由电磁铁，杠杆装置弹簧及重锤，阀体，阀板和轴等零件组成。当煤气或助燃气空气压力处于正常状态时，安全阀处于全开位置，当煤气或助燃空气低压时，通过相应的电路设计，可使用电磁铁在某一规定的低压时失电，这样杠杆失去平衡，安全阀相连接的杠杆脱扣，重锤落下，安全阀立即关闭。另外供电系统一点断电，也即电磁铁失电和上述过程相同，安全阀立即关闭，这样就达到了煤气或助燃空气低压时以及断电时，快速断电时切断煤气的目的

产品性能：
DMF-0.1型电磁式煤气安全切断阀由冶金工业部马鞍山钢铁设计研究院开发设计，本厂生产制造的新型换代产品。电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。本产品主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶，亦可提供聚四氟乙烯密封圈的特殊产品。

产品参数：
公称压力PN：0.05MPa
泄漏里：零泄漏
电源电压：220V AC 50Hz
温度范围：-20～180℃
切断时间：＜1.5S

主要外型及连接尺寸表:

DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	120	360	250	460	10	4-12
150	225	260	200	145	510	250	510	14	8-18
200	280	315	252	145	465	250	565	14	8-18
250	335	370	310	180	520	280	620	16	12-18
300	395	435	362	180	580	300	670	16	12-23
350	445	485	412	180	630	300	720	16	12-23
400	495	535	162	200	680	300	770	20	16-23
450	550	590	518	250	740	300	820	20	16-23
500	600	640	570	250	780	300	860	22	16-23

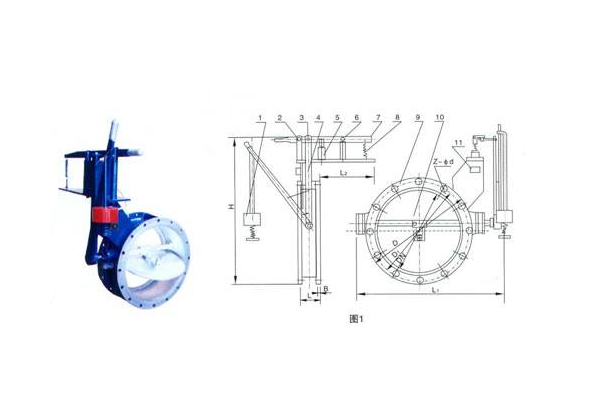

结构图：

产品展示

DMF-1电磁式煤气安全阀
