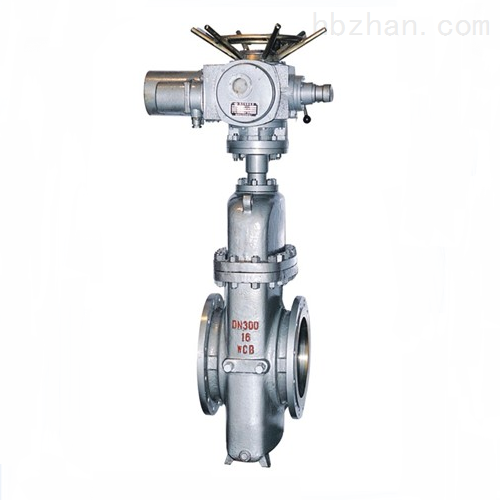

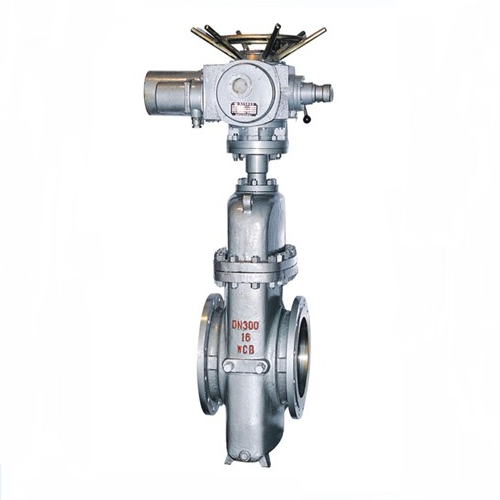

产品简介:
Z947HF埋地燃气平板闸阀结构特点采用新型的主密封软硬双重合密封,增加了密封的可靠性;阀座外侧面装有O型密封圈,背面装有弹性密封垫,保证了闸阀在阀座孔的侧面和底面不易泄漏,实现了副密封的双重密封;闸板表面喷焊耐腐蚀铁基合金材料或等离子氮化层,提高了闸板表面的硬度和耐蚀性;采用注脂孔填充密封油脂结构,起到应急密封和润滑作用,减少了操作力,能在密封表面形成保护膜,保护密封面不被污染物积聚或腐蚀,从而提高闸阀的密封性能及延长闸阀的使用寿命。
产品使用:
Z947HF埋地燃气平板闸阀是一种控制燃气输送的闸阀结构,目的在于提供一种能提高密封性,达到零泄漏的燃气闸阀,本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点,埋地电动燃气平板闸阀燃气专用平板闸阀是一种控制燃气输送的闸阀结构,目的在于提供一种能提高密封性,达到零泄漏的燃气闸阀,本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点,尤其适用于工作压力≤10Mpa,工作温度≤120℃城市天然气输送管道. 产品系列
产品特点:
1. 采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2. 闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。
3. 阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4.关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5. 由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6. 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
产品性能参数:
适用范围 |
PN10.0-42.0Mpa |
DN25-200mm |
|
适用温度 |
-29-120℃ |
||
适用介质 |
普通型 |
石油、天然气、成品油、水等 |
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
||
连接形式 |
法兰端、焊接端、卡箍端 |
||
驱动方式 |
手动、电动、气动等 |
主要零件材料:
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
“Z”型 |
WCB、铬钼钢 |
合金钢 |
不锈钢 |
合金钢 |
铝青铜 |
聚四氟乙烯、氟橡胶 |
“KZ”型 |
抗硫不锈钢 |

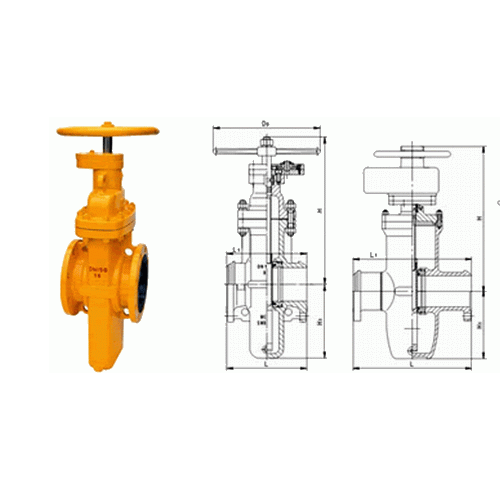

主要尺寸:
DN(mm) |
尺寸(mm) |
|||||
L |
H |
H1 |
H2 |
A |
||
对焊 |
法兰 |
|||||
100 |
305 |
350 |
见主要外形尺寸 |
见主要外形尺寸 |
140 |
225 |
150 |
403 |
450 |
150 |
300 |
||
200 |
419 |
450 |
150 |
320 |
||
250 |
457 |
457 |
150 |
360 |
||
300 |
502 |
502 |
160 |
400 |
||
350 |
572 |
572 |
180 |
470 |
||
400 |
610 |
600 |
180 |
500 |
||
500 |
711 |
700 |
180 |
570 |
||
600 |
813 |
800 |
200 |
670 |
||
700 |
914 |
900 |
200 |
