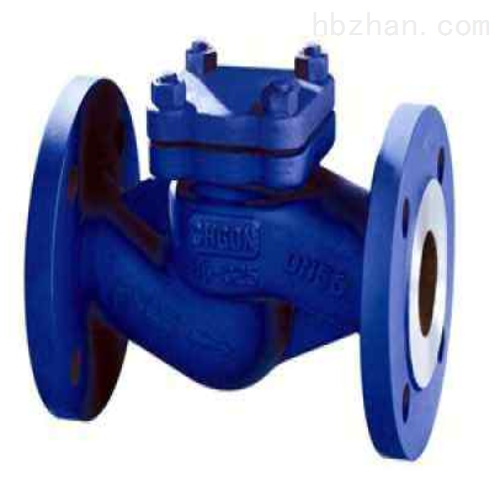

简介:
WH41H波纹管升降式止回阀是一种可起到截止和止回两种作用的阀门。这种阀门是把阀杆和阀瓣的连接设计成可以开的结构,所以,在关闭阀门时,阀杆可顶住阀瓣运动,使阀瓣密封面与阀座密封面密合,达到关闭阀门状态。此时,阀门起切断管路中介质的截止阀作用。当开启阀门时,是阀杆与阀瓣脱开,此时,阀门可作为防止介质倒流的止回阀用。以前在泵的出口处往往都需要安装一个截止阀(或闸阀)和一个止回阀,现在就可以用这种截止,止回,两用阀来代替了。这种阀门尤其适合于安装位置受到限制的场合。
产品性能:
WH41H波纹管升降式止回阀是一种可起到截止和止回两种作用的阀门。这种阀门是把阀杆和阀瓣的连接设计成可以开的结构,所以,在关闭阀门时,阀杆可顶住阀瓣运动,使阀瓣密封面与阀座密封面密合,达到关闭阀门状态。此时,阀门起切断管路中介质的截止阀作用。当开启阀门时,是阀杆与阀瓣脱开,此时,阀门可作为防止介质倒流的止回阀用。以前在泵的出口处往往都需要安装一个截止阀(或闸阀)和一个止回阀,现在就可以用这种截止,止回,两用阀来代替了。这种阀门尤其适合于安装位置受到限制的场合。
工作原理:
对夹升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。本类阀门在管道中一般应当水平安装。
执行标准:
设计制造: GB12235
结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999
主要性能规范:
试验压力: |
公称压力( MPa ) |
||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
壳体试验: |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
密封试验: |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
阀体材料: |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
工作温度: |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
适用介质: |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |

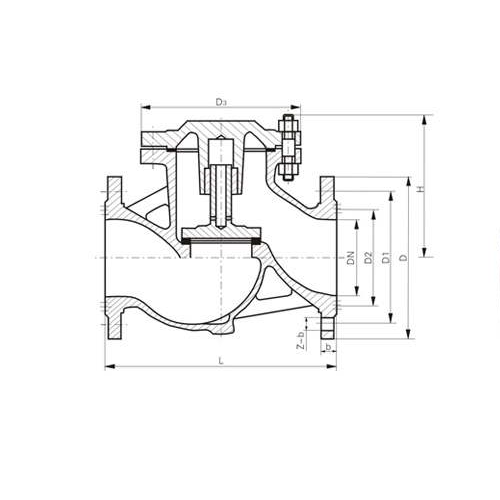

结构图:
