简介：

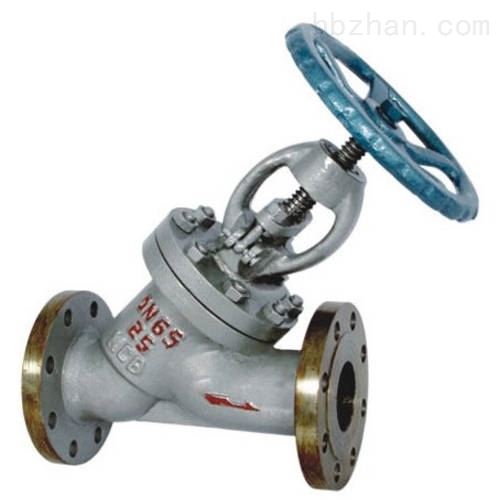

J45Y直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。直流截止阀使流体几乎不改变流动方向，是截止阀中流阻zui小的。广泛应用于石化、冶金、化工、电站、制药等行业，y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30～180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨石棉盘根，主要外形尺寸（法兰尺寸按 JB78 PN1.6MPa规定.
结构形式：
J45Y直流式截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。截止阀阀体的结构形式有直通式、直流式和直角式。直通式是*常见的结构，但其流体的阻力*大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。J45H直流截止阀/Y型截止阀
特点：
直流式截止阀在开启与关闭的过程中摩擦非常小，因此增强了它的耐用性，而且其所需要开启的高度很小，使开启与关闭过程更加轻松，在损坏的时候维修起来也更加的方便。截止阀在工作的时候主要运用了闭合原理，也就是利用阀杆之间的压力，让阀瓣密封面和阀座密封面两个面之间能够无缝隙的贴合起来，让截止阀两边的介质无法进行流通。截止阀能够运用的压力范围十分的广泛，且能够轻松的对介质的流量进行调节。截止阀主要依靠阀杆与阀瓣之间的一条中心线作一项垂直运动来进行工作，因为它的密封面与底座面没有相对摩擦运动，不常被摩擦到，因此其使用寿命也更长一些。但是截止阀不能够对阀门进行快速的开启与关闭，因为其力矩比较大，所以会造成在截止阀内的介质的损失，且这种损失不小。
主要技术参数：
|
型号 |
公称压力MPa |
1.6 |
|
|
J45H-16 |
试验压力MPa |
壳体 |
2.4 |
|
密封 |
1.6 |
||
|
工作温度 |
-30～180℃ |
||
|
使用介质 |
水 |
||
主要零件材料：
|
型号 |
阀杆、阀盖 |
灰铸铁 |
灰铸铜 |
|
J45H-16 |
阀杆、阀瓣 |
碳钢 |
|
|
阀杆螺母 |
铜 |
||
|
填料 |
石墨石棉盘根 |
||

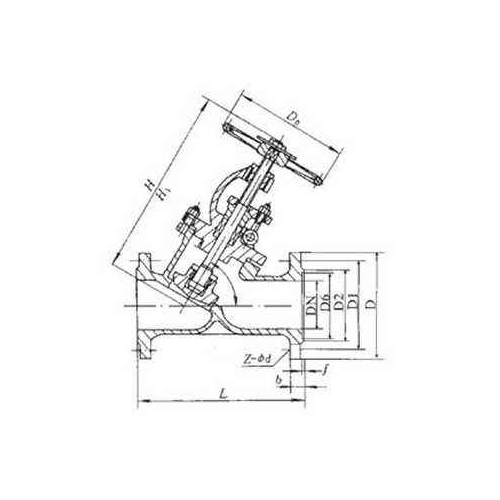

结构图：
