产品简介：
Z947HF埋地燃气平板闸阀阀座外侧面装有O型密封圈，背面装有弹性密封垫，保证了闸阀在阀座孔的侧面和底面不易泄漏，实现了副密封的双重密封；闸板表面喷焊耐腐蚀铁基合金材料或等离子氮化层，提高了闸板表面的硬度和耐蚀性；采用注脂孔填充密封油脂结构，起到应急密封和润滑作用，减少了操作力，能在密封表面形成保护膜，保护密封面不被污染物积聚或腐蚀，从而提高闸阀的密封性能及延长闸阀的使用寿命。
产品原理:
1. 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2. 闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3. 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4.关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5. 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6. 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
产品特点：
Z947HF埋地燃气平板闸阀是一种控制燃气输送的闸阀结构，目的在于提供一种能提高密封性，达到零泄漏的燃气闸阀，本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点，尤其适用于工作压力≤10Mpa,工作温度≤120℃城市天然气输送管道. 产品系列结构特点 采用新型的主密封软硬双重合密封，增加了密封的可靠性。
产品参数：
1、密封面之间易引起冲蚀和擦伤，维修比较困难。
2、外形尺寸较大，开启需要一定的空间，开闭时间长。
3、结构较复杂。
技术参数：
|
适用范围 |
PN10.0-42.0Mpa |
DN25-200mm |
|
|
适用温度 |
-29-120℃ |
||
|
适用介质 |
普通型 |
石油、天然气、成品油、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
||
|
连接形式 |
法兰端、焊接端、卡箍端 |
||
|
驱动方式 |
手动、电动、气动等 |
||
零部件材料：
|
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
|
“Z”型 |
WCB、铬钼钢 |
合金钢 |
不锈钢 |
合金钢 |
铝青铜 |
聚四氟乙烯、氟橡胶 |
|
“KZ”型 |
抗硫不锈钢 |

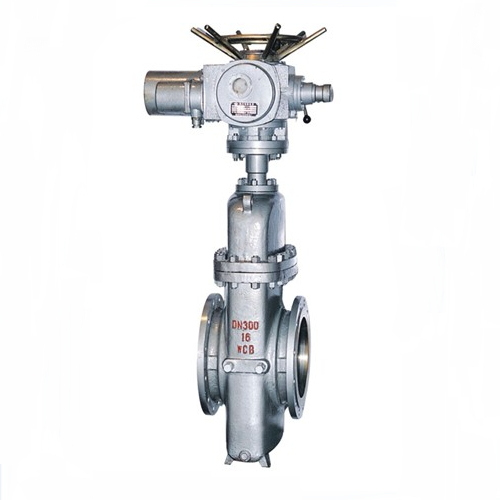

实物图：
