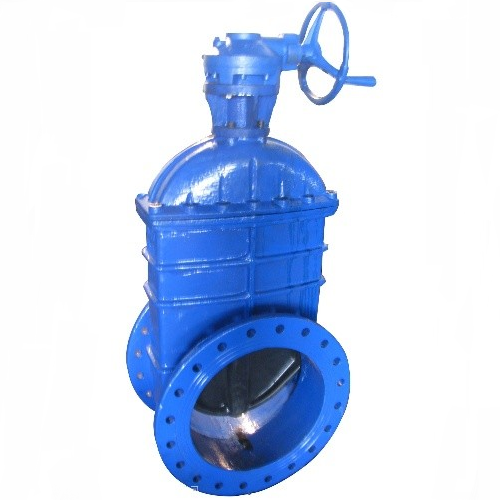

产品概述:
Z545X伞齿轮闸阀是一种橡胶密封闸阀,广泛用于电力、水力、冶金、化工、城建等行业的给排水管路系统,软密封伞齿轮法兰闸阀作为控制介质流量的启闭或调节装置。软密封伞齿轮法兰闸阀闸板整体包胶其良好覆盖性能以的尺寸确保密封的可靠性,软密封伞齿轮法兰闸阀阀门底部采用与水管相同的平底式不产生杂物淤积,软密封伞齿轮法兰闸阀阀门整体采用无毒环氧树脂喷涂,防止腐蚀和生锈,不但可供饮用水系统,而且可用于污水系统。
适用范围:
Z545X伞齿轮闸阀采用优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动系统、市政建设及矿山、冶金、电厂等行业。
产品特点:
重量轻:本体采用球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲yi流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性
主要零件材料:
零件名称 |
材料 |
阀体 |
HT200灰铸铁 |
阀盖 |
HT200灰铸铁 |
手轮 |
HT200灰铸铁 |
阀板 |
本体 |
阀杆 |
45*碳素钢 |
填料 |
油浸石棉盘根 |
垫片 |
橡胶石棉板 |
性能规范:
型号 |
公称压力 MPa |
试验压力 |
工作温度℃ |
适用介质 |
|
强度(水) |
密封(水) |
||||
Z542W |
0.1 |
0.2 |
0.11 |
≤100 |
煤气 |
产品尺寸
公称通径 DN(mm) |
主要结构尺寸(mm) |
重量 (Kg) |
||||||||
L |
D |
D1 |
D2 |
b |
z--d |
H |
L1 |
Do |
||
600 |
390 |
755 |
705 |
670 |
30 |
20—25 |
2513 |
398 |
451 |
0.66吨 |
700 |
430 |
860 |
810 |
775 |
32 |
24—25 |
2878 |
398 |
451 |
0.9吨 |
800 |
470 |
975 |
920 |
880 |
34 |
24—30 |
3528 |
439 |
520 |
1.2吨 |
900 |
510 |
1075 |
1020 |
980 |
36 |
24—30 |
3688 |
439 |
520 |
1.55吨 |
1000 |
550 |
1175 |
1120 |
1080 |
36 |
28---30 |
3938 |
439 |
520 |
1.925吨 |

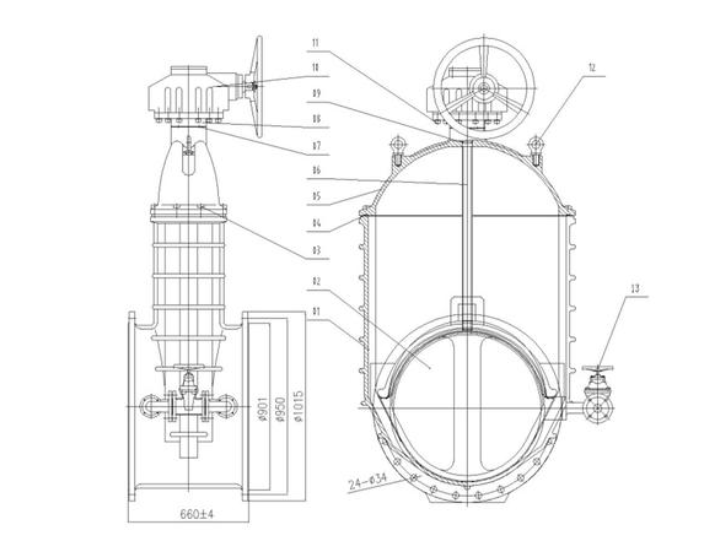

结构图:
