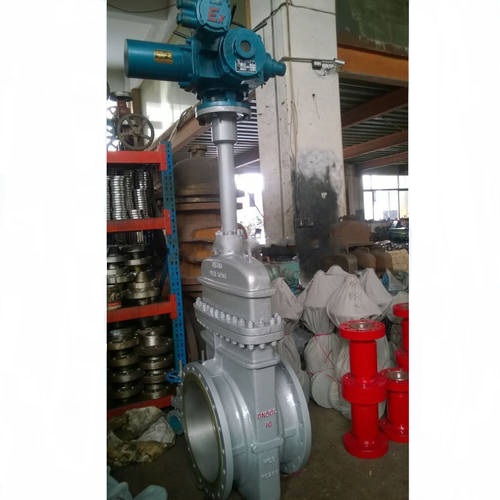

产品简介：
Z67HF埋地对焊平板闸阀是一种控制燃气输送的闸阀结构，目的在于提供一种能提高密封性，达到零泄漏的燃气闸阀，本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点，尤其适用于工作压力≤10Mpa,工作温度≤120℃城市天然气输送管道.本系列产品采用新型平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天然气等管线上，作为控制介质的启闭及调节装置，Z67HF埋地对焊平板闸阀结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油、天然气工业界一种理想的新型装备。
产品优点：
1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、闸板下部开有导流孔，并给予精密导向，同时密封部均喷
焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔
相贯通和直管相似，流阻很小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介
质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成*道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道
孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
产品特点：
阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
阀门关闭时能自动卸掉内腔高压(详见工作原理图)，保证使用安全。
采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。
产品采用标准：
|
设计标准 |
JB/T5298、API6D、GB/T19672 |
|
|
结构长度 |
法兰 |
GB/T12221、JB/T5298、GB/T19672 |
|
焊接 |
GB/T12221、GB/T19672 |
|
|
连接法兰 |
GB/T9113、JB/T79、ANSI B16.5 |
|
|
对焊端 |
GB/T12224 |
|
|
试验和检验 |
GB/T13927、JB/T 9092 API598 |
|
主要零件材料：
|
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
|
“Z”型 |
WCB、铬钼钢 |
合金钢 |
不锈钢 |
合金钢 |
铝青铜 |
聚四氟乙烯、氟橡胶 |
|
“KZ”型 |
抗硫不锈钢 |

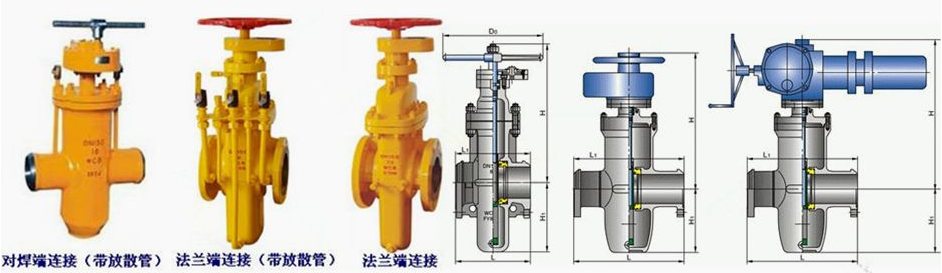

结构图：
