简介:

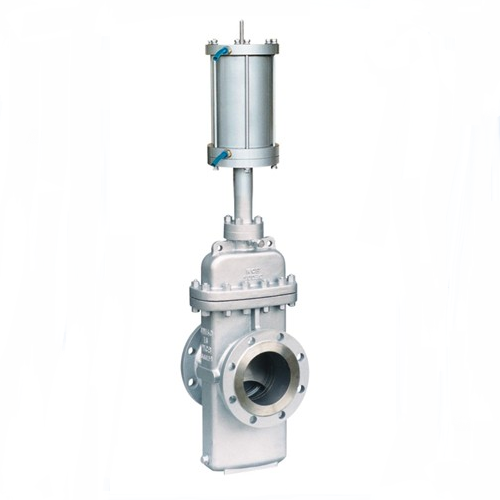

Z643HF气动平板闸阀采用O行密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封,并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。Z643HF气动平板闸阀采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封优质注入结构,密封性能绝对可靠,真正达到零泄漏,解决了通用阀门填料处容易外漏的弊病。平板闸阀关闭时能自动卸掉内腔高压,保证使用安全。全封闭结构,保护性能好,可适应全天候要求。
特点:
1、Z643HF气动平板闸阀zui大程度减少操作扭矩。
2、阀杆–螺纹长度直到托架;销钉和点焊;具有稳定性。
3、压力密封–结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现zui、好的阀帽密封。
4、阀座环–焊接阀座环垂直于流动通道,易于维护。
5、执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
6、轭架–完全装配式轭架通过抗震测试,易于维护和安装执行机构。
7、压盖–两件式,自调节压盖,避免被弹出。
8、整体后座–硬面,使用寿命长。
9、阀瓣–弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
10、整体止动–整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。
安装维护:
(1)、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
(2)、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
(3)、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
(4)、带传动机构的闸阀,按产品使用说明书的规定安装。
(5)、如果阀门经常开关使用 , 每月至少润滑一次。
结构图:
