用途:
Z545T伞齿轮闸阀采用齿轮传动,性能稳定,适合大口径管道,是一种常见通断截断阀门。该阀关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,该阀门密封可靠,并且不会产生闸板楔柱。
安装水、汽管道上,作启闭装置用。
Z545T伞齿轮闸阀:
1. 支管两端为焊接连接,阀门的开启和关闭由齿轮传动装置来控制。
2. 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板,万向顶、夹圈等组成,借阀体内导向作升降运动。
3. 阀座密封面采用钴基硬质合金堆焊而成,耐磨、抗擦伤性能好。
4. 阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。
5. 压力自紧式密封机构,借介质压力压紧楔形密封圈来达到密封,介质压力越高密封性能越好。
产品特点:
1、设计合理,密封可靠,通道流畅,流阻系数小。
2、支管两端为焊接连接,阀门的开启和关闭由齿轮传动装置来控制。
3、闸板、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
4、 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板,万向顶、夹圈等组成,借阀体内导向作升降运动。
5、采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。
6、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
7、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
8、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
9、压力自紧式密封机构,借介质压力压紧楔形密封圈来达到密封,介质压力越高密封性能越好。
产品性能:
1、伞齿轮闸阀产品的设计制造符合国家标准,石油学会标准API要求。
2、伞齿轮闸阀结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
4、闸阀通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。
5、伞齿轮闸阀主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。
安装说明:
1. 阀门安装时必须垂直安装在水平管道上, 介质可以从任何一侧进入。管道冲洗干净后, 才可安装阀门。
2. 此阀在使用时,应全开或全关,不能作调节 阀使用。

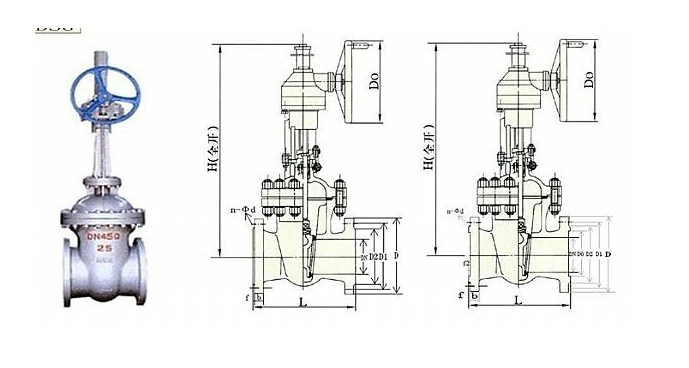

结构图:
