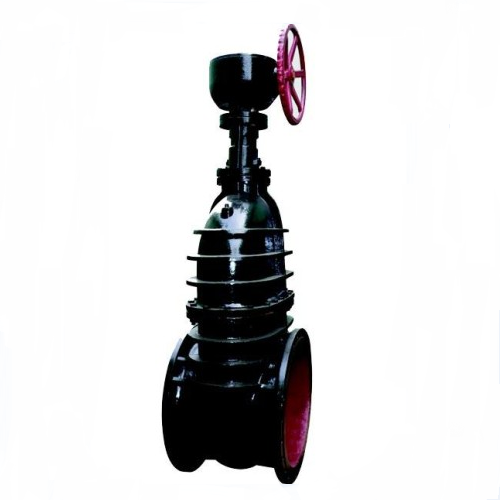

产品概述:

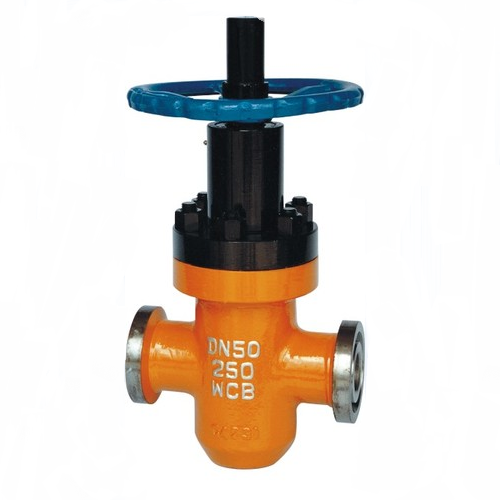

Z83Y卡箍平板闸阀结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力16MPa—45MPa,工作温度120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
工作原理:
Z83Y卡箍平板闸阀包括有进、出液端的阀体,阀体的进、出液端之间的阀座中装有平板闸板,平板闸板的上端与阀杆衔接,所述阀杆与手轮通过螺纹副连接,其改进之处在于:阀座由包覆橡胶的两圆环内骨架及支撑环构成通道,其水平截面呈长轴与液流方向一致的椭圆形,嵌装在阀体进、出液端之间的盲孔中,包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合,减少与阀体大面积过赢,因此产生了理想的密封效果,而阀座中的圆环内骨架则长期保持着阀座的基本形状,使其具有足够的使用寿命。适用于钻井、油田。
特点:
1、采用双闸板结构,双向启闭,开关灵活,性能稳定,密封可靠。
2、闸板采用锻钢件,承载力高,耐磨损、耐腐蚀。
3、闸板、阀座密封面采用特殊热处理工艺,耐腐蚀性强,耐高压、耐高温。
4、阀体采用合金钢材料,经热处理后承载能力高,耐低温性强,耐高温、耐高压、耐腐蚀。
5、阀杆密封采用本厂专利产品结构(复合材料),密封可靠,磨擦力小、使操作轻便灵活。
6、DN≤80通径的阀体采用整体锻造而成,承载能力高,结构合理,性能可靠。
采用标准:
设计标准 |
JB/T5298、APl6D |
|
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
焊接 |
GB/T 15188.1 |
|
连接法兰 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
对焊端 |
GB/T 12224 |
|
试验和检验 |
GB/T3927、JB/T 9092 |
性能规范:
适用范围 |
PN10.0~42.0MPa |
DN25~200mm |
|
适用温度 |
-29~121℃ |
||
适用介质 |
普通型
|
石油、天然气、成油品、水等 |
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
||
连接形式 |
法兰端、焊接端、卡箍端 |
||
驱动方式 |
手动、电动、气动等 |

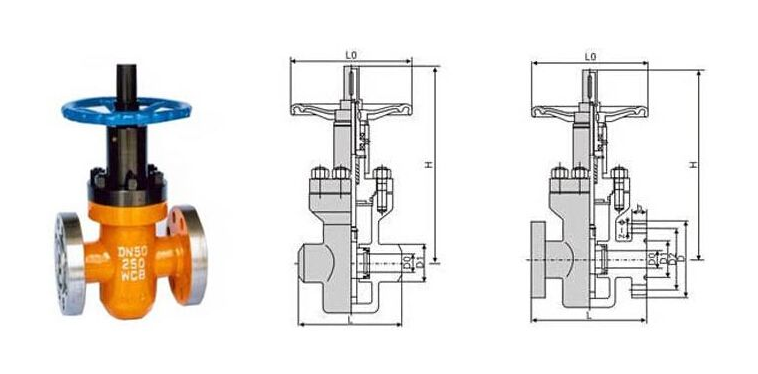

结构图:
