产品介绍:
Z63Y焊接平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。高压焊接平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。
性能:
Z63Y焊接平板闸阀阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。符合国内外先进标准的要求,密封可靠,性能优良,造型美观。阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。采用楔式弹性闸板结构,中大口径设置滚动轴承,摩擦力小、启闭轻松。可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。闸板与阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
结构特征:
1、采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2、闸板下部开有导流孔,并给予精密导向,同时密封部均喷
焊硬质合金,耐冲蚀。
3、阀体承载能力高,通道为直通式,全开时,与闸板导流孔
相贯通和直管相似,流阻很小。阀杆处采用复合填料,多重密封,使得密封可靠,摩擦力小。
4、关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介
质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成*道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5、由于采用双重密封,所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
性能规范:
压 力 等 级 |
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
工作压力(MPa) |
≤16 |
≤20 |
≤25 |
≤32 |
≤35 |
≤40 |
强度试验(MPa) |
24 |
30 |
37.5 |
48 |
52.5 |
60 |
密封试验(MPa) |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
介 质 |
水、油品、天然气等 |
温 度 |
-19~120℃ |

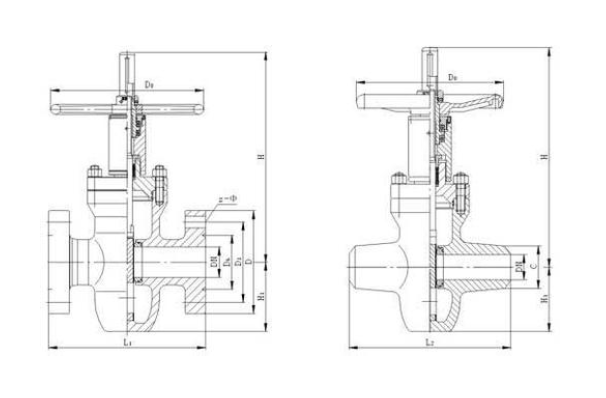

结构图:
外形及连接尺寸:
公称压力(MPa) |
公称通径(mm) |
尺寸(mm) |
||||||
D |
G |
C |
L |
E |
H |
W |
||
16 20 |
40 |
36 |
43 |
64 |
210 |
82 |
356 |
240 |
50 |
46 |
52 |
70 |
242 |
100 |
379 |
260 |
|
65 |
58 |
63 |
89 |
260 |
125 |
402 |
280 |
|
80 |
72 |
78 |
108 |
310 |
157 |
475 |
320 |
|
100 |
90 |
95 |
130 |
450 |
183 |
548 |
350 |
|
150 |
135 |
150 |
195 |
550 |
262 |
660 |
450 |
|
200 |
179 |
195 |
235 |
700 |
340 |
793 |
550 |
