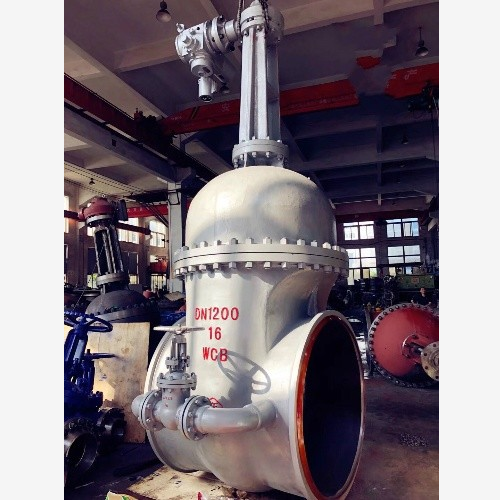

产品概述：
Z64H水封闸阀的阀盖填料室具有水密封结构，当接口通入压力 0.6-1MPa 的水时，可使系统与 大气隔离，保证系统具有良好的气密性。Z64H水封闸阀采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。产品结构简单、紧凑合理、检修方便，使用寿命长在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
工作原理：
1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成*道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道
孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
产品特点：
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
性能范围：
|
试验压力 |
公称压力PN/MPa |
|||||
|
1.0 |
1.6 |
2.5 |
4.O |
6.4 |
1O.0 |
|
|
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
|
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
|
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
0.5～O.7 |
|||||
主要零件材料：
|
产品类型 |
零件名称 |
|||||
|
阀体、阀盖、支架 B0dy，BOnnet，Yoke |
阀杆 |
闸板、阀瓣、密封面 |
阀座密封面 |
阀杆螺母 |
填料 |
|
|
碳钢型(C) Carbon steel |
WCB 25 |
1Crl3 或2Crl3 |
Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy |
不锈钢 Stainlesssteel |
铝青铜 Albronze |
柔性石墨 F18xible graphite |
|
合金钢(I) |
WC6 Cr5M01 |
38CrMoAlA 20CrlM01VA |
钴基合金 |
硬质合金
|
||

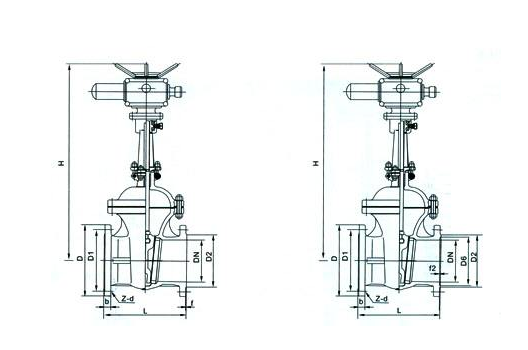

结构图：
