简介：
Z61H水封闸阀有三种阀盖设计形式。油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统:压力是 PN16~PN160 ,150LB-900LB钢制截止阀适用于压力 1.6~25MPa/2.0-15.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等.材质通常有:铸钢WCB,.不锈钢有CF8(M),CF3(M).锻钢有A105,F304(L),F316L等.
特点及用途：
1、Z61H水封闸阀的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
6、DS系列水封阀门适用于公称压力≤1O.OMPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
制造标准：
设计与制造：GB12234
法兰尺寸：GB9113 JB7490
压力温度：JB/T74 GB9131
结构长度：GB/T12221
检验与试验：JB/T9092 GB13927
注意事项：
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
安装使用：
安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
各连接部位螺栓，要求均匀拧紧；
检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
用户在安装阀门时，必须预留阀门驱动的必要空间；
驱动装置的接线须按线路图进行；
闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
使用范围:
|
产品类别 |
适用温度/℃ |
适用介质 |
|
碳钢型（c） |
≤425 |
水、蒸汽、油品、非腐蚀性气体 |
|
合金钢（i） |
≤540 |
主要性能规范:
|
试验压力 |
公称压力pn/mpa |
|||||
|
1.0 |
1.6 |
2.5 |
4.o |
6.4 |
1o.0 |
|
|
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.o |
9.6 |
15.0 |
|
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.o |
|
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
0.5～o.7 |
|||||

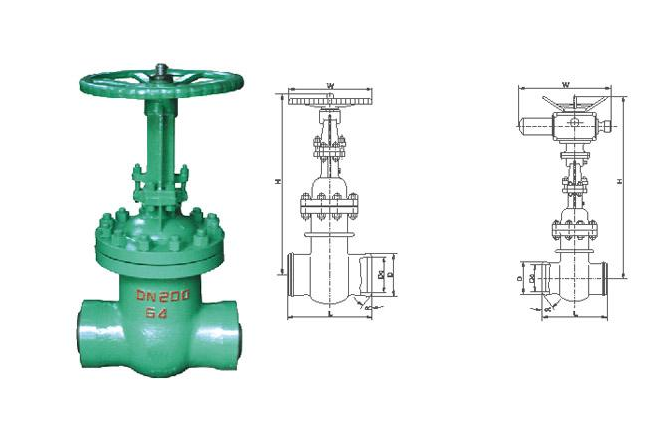

结构图：
