概述:
YQ98003过滤活塞式遥控浮球阀广泛用于市政给排水、消防、工矿企业等行业的水池或水塔的进水管道中，作为水位自动阀。主要安装在水池或高架的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰。过滤活塞式遥控浮球是利用浮球阀的启闭来控制敏感元件活塞的上下运动达到控制阀的启闭。当浮球阀打开时，主阀也跟着打开，向水池或水塔供水，小浮球阀关，主阀也关闭，停止供水。
工作原理：
YQ98003过滤活塞式遥控浮球阀主要安装与水池或高架的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装，使用寿命长。活塞式阀门性能可靠，强度高、动作平稳。关闭严密可靠，阀体采用流线型设计，流体阻力小，流量大；使用维护方便，主阀安装在水池外面，调试检验方便，维修简单。如需要可把阀体阀盖等零件用铸铜制作，可以变成ＹＱ９８００３－１６
特点:
1.非传统的浮球控制、安全可靠。
2.此阀必须安装在水池外，便于调节各维护，避免进入水池操作的危险性。
3.弹性软密封，确保密封可靠，滴水不漏。
4.Ｙ型宽体阀腔，流阻小，抗汽蚀性强，无噪音。
5.自带过滤装置及防震压力表，使安装尺寸缩短约４０％，减少占用空间，节省投资成本。
6.内外表面均喷环保涂层，确保产品的防腐及安全性。
主要技术参数：
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
动作压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
主要零件材料：
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座阀盘 |
铜合金/2Cr13 |
|
密封圈 O型圈 |
橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
缸套活塞（活塞型） |
2Cr13 |
|
膜片（膜片型） |
夹织物橡胶 |
|
浮球阀球阀 |
铜合金 |
|
过滤器 |
不锈钢 |
主要外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |

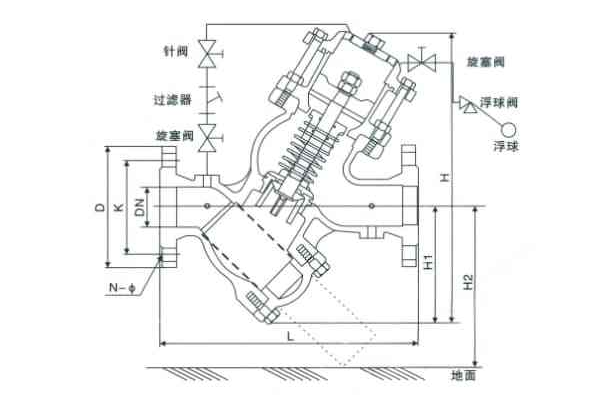

结构图：
