产品概述:
YQ98004过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。
工作原理：
YQ98004过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。
特点:
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻。
主要技术参数：
|
公称压力 |
公称通径 |
动作压力 |
缓闭时间 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1.0～2.5MPa |
DN50～400mm |
≥0.04 Mpa |
3~60s（可调） |
水、油 |
0～100℃ |
GB/T17241.6 |
GB/T13927 |
零件材质：
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+NBR |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+NBR |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |
连接尺寸：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

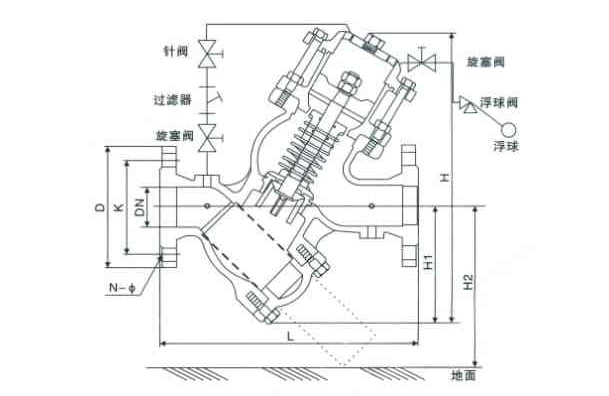

结构图：
