概述：
YQ98002过滤活塞式安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线安全，也可作持压阀用，保障主阀上游的供水压力。YQ98002过滤活塞式安全泄压阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。YQ98002过滤活塞式安全泄压阀，关闭平稳可靠，消除压力余波。
特点:
1.毕托管向极敏感的限流导阀传递压信号, 无孔板孔口节流, 无压力损失, 节能.
2.限流导阀中有极灵敏的弹簧对流量进行调节, 操作简单而且准确.
3.Y形宽体阀腔,流阻小.抗汽蚀性强.
日介质自身压力自控, 无需外供驱动源.
5.主阀体的进口法兰与阀座之间设了过滤器, 节省投资成本和安装费用.
6.内外表面均喷浍环保涂层.确保产品的防府蚀及安全性.
主要技术参数:
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
低动作压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
主要零件材料:
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座阀盘 |
铜合金/2Cr13 |
|
密封圈 O型圈 |
橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
缸套活塞（活塞型） |
2Cr13 |
|
膜片（膜片型） |
夹织物橡胶 |
|
浮球阀球阀 |
铜合金 |
|
过滤器 |
不锈钢 |
产品尺寸：
| 公称通径DN | 尺寸(公称压力PN=1.6Mpa） | ||||||
| L | H | D | K | N-￠ | H1 | H2 | |
| 40 | 270 | 400 | 150 | 110 | ￠18*4 | 155 | 236 |
| 50 | 270 | 400 | 160 | 125 | ￠18*4 | 155 | 236 |
| 65 | 290 | 410 | 185 | 145 | ￠18*4 | 165 | 250 |
| 80 | 360 | 425 | 200 | 160 | ￠18*8 | 180 | 280 |
| 100 | 400 | 460 | 220 | 180 | ￠18*8 | 210 | 310 |
| 125 | 470 | 550 | 250 | 210 | ￠18*8 | 240 | 370 |
| 150 | 535 | 610 | 285 | 240 | ￠23*8 | 260 | 413 |
| 200 | 670 | 772 | 340 | 295 | ￠23*12 | 330 | 510 |
| 250 | 780 | 935 | 405 | 355 | ￠27*12 | 410 | 568 |
| 300 | 895 | 1000 | 460 | 410 | ￠27*12 | 485 | 1075 |
| 350 | 1000 | 920 | 520 | 470 | ￠27*12 | 260 | 不带过滤器 |
| 400 | 1120 | 1145 | 580 | 525 | ￠30*12 | 290 | 不带过滤器 |

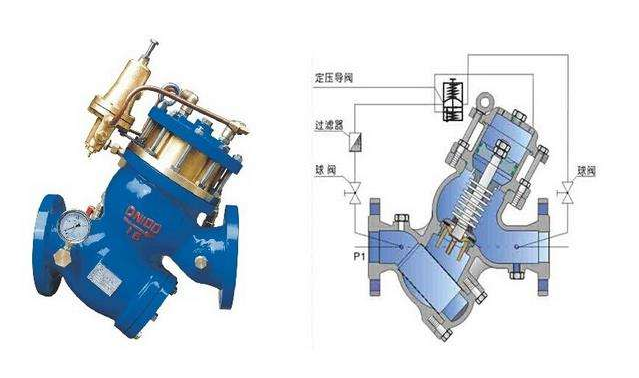

结构图：
