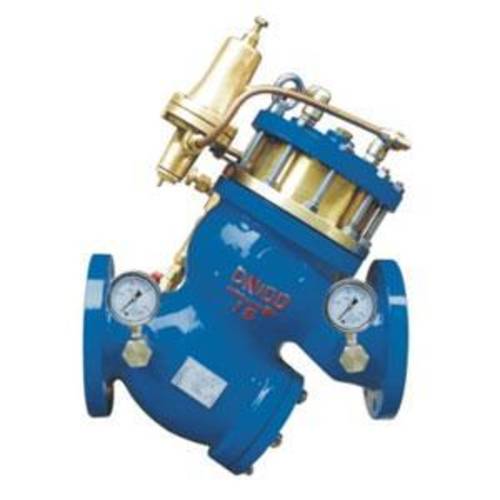

产品概述:
YQ98001过滤活塞式可调式减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，安全可靠地将出口压力维持在设定值上。YQ98001过滤活塞式可调式减压阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。过滤活塞式减压阀可用于生活给水、消防系统及工业给水系统。
产品特点:
1.本阀调整操作灵活方便,调整范围大,可靠.
2.减压效果好,无论上游压力及流量如何变化,设定的下游压力均恒定不变.
3.活塞密封圈采用双Y型自密封橡胶,使用寿命长;活塞传动,平稳可靠，
4.既可减动压,又可以减静压.
5.Y型号宽体阀腔,流阻小.抗汽蚀性强,无噪音.
6.自带过滤装置及防震压力表,使装尺过缩短约40%,减少占用空间,节省投资成本.
7.内外表面均喷涂环保涂层,确保产品的防腐蚀及安全性.如使用在海水中订货时需注明.
产品参数:
产品型号:YQ980001;
公称压力:1.0、1.6、2.5MPA;
阀体材质:铸铁、铸钢;
过滤网:不锈钢;
密封圈:丁腈橡胶;
阀杆:2Cr13;
温度:≤80℃;
连接:法兰式;
介质:水
主要性能：
| 公称压力PN (MPa) | 1.6 | 2.5 |
| 公称通径DN (mm) | 40 50 65 80 100 150 200 250 300 | |
| 强度试验压力:(MPa) | 2.40 | 3.75 |
| 密封试验压力:(MPa) | 1.76 | 2.75 |
| 流量调节范围 |
05 ～ 5m/S |
|
| 适用温度 | 0 ～ 100℃ | |
| 环境温度 | -30 ～ 350℃ | |
| 适用介质 | 水 | |
连接尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |

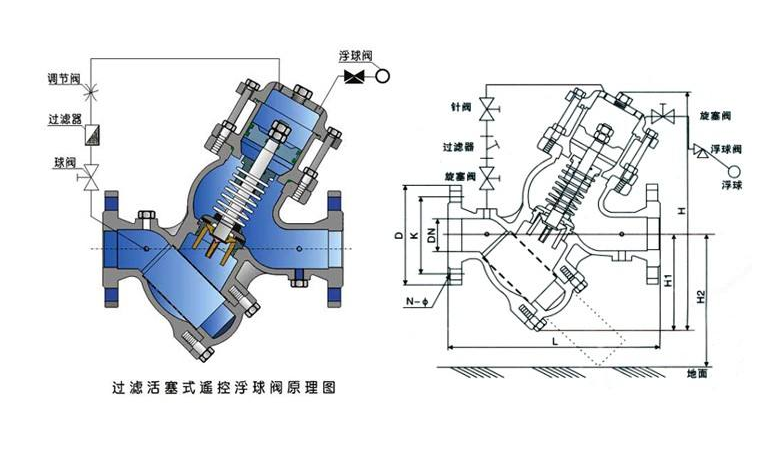

结构图：
