性能：

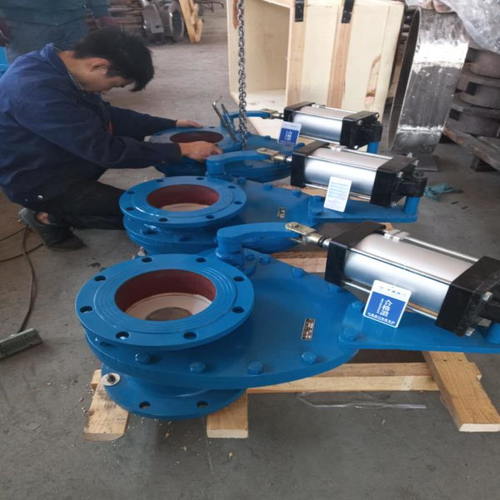

摆动式陶瓷进料阀系列阀门替代圆顶阀、翻转阀、吊中阀、双闸板阀门用作仓泵的进料阀，也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。使用公称压力1.0MPA，适用温度小于等于200度，气源压力0.6-0.8MPA。本阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。 本阀料口全流通无阻挡物有吹堵装置，耐磨性能，密封性能好，气动负荷小卡灰及结灰现象少。本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
应用：
摆动式陶瓷进料阀采用结构陶瓷作密封副（闸板及阀座均为高强度耐磨增韧结构陶瓷材料），硬度高，耐冲刷，耐磨损。大阀腔设计和旋转式闸板密封结构保证启闭过程中阀板有自研磨功能，启闭灵活，并有研磨自洁功能,阀门关闭时单向密封,适用于干灰、粉煤、渣浆、颗粒物料等介质的输送,常用于火电厂气力除灰、氧化铝粉气力输送、矿渣下料等系统中进料下料阀以及排气平衡阀,无积料,无卡涩,维护简单,使用寿命长。
产品范围：
主体材质：碳钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）等
公称通径：DN50-DN600(2"-24")
公称压力：PN6-PN25
适用温度：-29~+425℃
操作方式：气动(常用)
适用介质：煤灰、矿渣、铁砂、氧化铝粉、煤粉等
主要零部件材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 中阀体 | WCB | 6 | 阀瓣支架 | WCB |
| 2 | 阀体 | WCB | 7 | 摆杆 | WCB |
| 3 | 阀板 | 45#+陶瓷 | 8 | 气动装置 | |
| 4 | 阀座 | 陶瓷 | 9 | 双头螺柱 | 35CrMoVA |
| 5 | 轴 | 45# | 10 | 螺母 | 25 |
应用规范:
| 设计与制造 | GB/T12225 | |
| 链接端尺寸 | 结构长度 | 厂商标准 |
| 法兰尺寸 | JB/T79.1 | |
| 检验与试验 | GB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T122230 | |
| 标志 | GB/T12220 | |
| 供货 | GB/T12252 |
主要外形和连接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
b |
N-d |
|
50 |
1.0 |
220 |
160 |
125 |
100 |
15 |
8-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
15 |
8-Φ18 |
|
|
80 |
230 |
200 |
160 |
135 |
16 |
8-Φ22 |
|
|
100 |
250 |
220 |
180 |
155 |
18 |
8-Φ22 |
|
|
125 |
310 |
250 |
210 |
185 |
20 |
8-Φ22 |
|
|
150 |
310 |
285 |
240 |
210 |
18 |
8-Φ22 |
|
|
200 |
310 |
340 |
295 |
265 |
22 |
12-Φ22 |
|
|
225 |
310 |
370 |
325 |
325 |
22 |
12-Φ22 |
|
|
250 |
330 |
405 |
350 |
320 |
26 |
8-Φ22 |
|
|
300 |
330 |
460 |
400 |
370 |
26 |
4-Φ18 |
|
|
350 |
310 |
520 |
470 |
265 |
30 |
4-Φ18 |
结构图：
