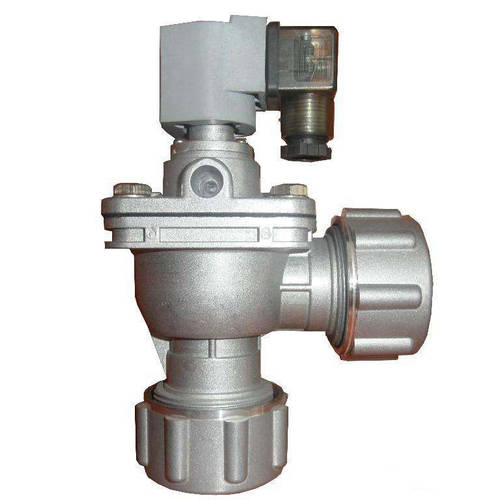

DMF-Z直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀,它是脉冲袋式除尘器清灰喷吹系统的压缩空气开关,受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘的处理能力和收尘效率,达到抖动布袋去尘目的。
工作原理:
DMF-Z直角式脉冲电磁阀膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气通过节流孔进入后天室,此时后气室压力将膜片紧帖阀的输出口,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜篇紧贴阀出口,电磁脉冲阀又处于“关闭”状态。
性能:
DMF-Z型电磁脉冲阀为直角式阀,其进出口之间夹角为90°,适合于气包与除尘器喷吹管的安装连接。气流畅通,能提供符合要求的清灰气脉冲。膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪的电信号使衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,处于“开启”状态。 脉冲喷吹控制仪电信号消失,衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。 电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。
产品性能参数:
产品型号 |
DMF-Z-20 |
DMF-Z-25 |
通径(mm) |
Ф20 |
Ф25 |
连接螺纹 |
G3/4" |
G1" |
适用介质 |
清洁空气 |
|
公称压力 |
3~8kgf/cm2 |
|
环境温度℃ |
-5~+55 |
|
额定电压 |
AC220V; 110V ;DC24V其他电压可定制 |
|
膜片寿命 |
喷次100万次以上 |
产品主要零件材料:
工作压力 |
0.2~0.7MPa |
工作介质 |
清洁空气 |
工作电压 |
DC12V DC24V AC110V AC220V |
本体材质 |
铝合金 |
膜片材质 |
NBR(其它材质可定制) |
连接尺寸:
型号 | 公制连接螺纹 | 宽度 | A | B | C | D | 重量(G) | |
DMF-Z-20 | 20mm | G3/4 | 80 | 88 | 128 | 48 | 20 | 650 |
DMF-Z-25 | 25mm | G1 | 96 | 108 | 136 | 60 | 23 | 780 |
DMF-Z-32 | 32mm | G1 1/4 | 112 | 131 | 148 | 75 | 32 | 1120 |
DMF-Z-40S | 40mm | G1 1/2 | 112 | 131 | 180 | 75 | 32 | 1135 |
DMF-Z-50S | 50mm | G2 | 160 | 180 | 206 | 100 | 43 | 2320 |
DMF-Z-62S | 62mm | G2 1/2 | 188 | 204 | 226 | 110 | 49 | 4110 |
DMF-Z-76S | 76mm | G3 | 200 | 200 | 250 | 120 | 66 | 4350 |

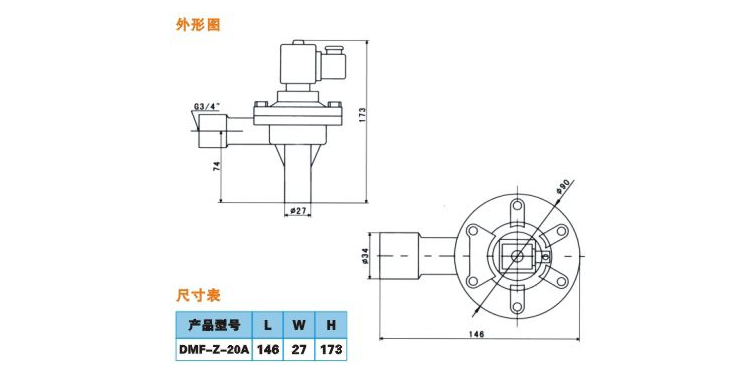

结构图:
