DY30AX缓开缓闭多功能止回阀

型号：DY30AX

浏览次数：589

更新时间：2020/8/16 16:21:11

简要描述：

DY30AX缓开缓闭多功能止回阀一般水平安装在水泵出口处，具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，并兼有水泵出口处水锤消除器、截止阀、止回阀三种产品的功能，是一种新型两阶段关闭的阀门。缓开缓闭止回阀有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。

概述:
DY30AX缓开缓闭多功能止回阀一般水平安装在水泵出口处，具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，并兼有水泵出口处水锤消除器、截止阀、止回阀三种产品的功能，是一种新型两阶段关闭的阀门。缓开缓闭止回阀有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。该阀缓慢开启，缓慢关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。

产品特点：
1 、DY30AX缓开缓闭多功能止回阀主阀体采用Y型双腔膜片式结构，密封副为软密封，与管道的连接形式为法兰连接，法兰连接尺寸按国家标准GB/T17241.6执行。
2 、多功能止回阀由阀体、阀盖、隔离盘、中心轴、导向套、铜套、大（小）阀座、大（小）阀瓣、膜片、膜片压板及先导阀和控制管路等主要零部件组成，通过控制阀瓣的上下运动来实现阀门的启闭。结构示意图如图1。
3 、多功能止回阀能保证阀门能与水泵联锁，可实现离心水泵的闭阀启动功能。
4、主阀体采用半流道Y型设计，水流阻力小，阀门水头损在1m水柱以下（在流速为2m/s左右。）
5、可缓闭
6、多功能止回阀密封效果良好，保证阀门泄漏量为零泄漏，密封试验按国家标准执行。
7、多功能止回阀在阀门发生膜片破裂和内漏时，能够不从管线上拆卸下来维修。拆开阀盖、膜片压板和部分控制管路，即可更换膜片。如在使用一段时间后阀门出现内漏或运动卡阻，只需拆开隔离盘即可更换O形密封圈和阀瓣密封圈，维修十分方便。
8、阀门的关键部件膜片，采用美国进口的具有立体网状结构的尼龙强化橡胶。确保阀门有较长的使用寿命。公司进口膜片资料附后。
9、铸件采用先进的铸造工艺铸造，有良好的表面涂漆，涂漆方式采用烤漆，涂漆颜色由买方确定。

产品参数：
1、适用于清水、原水（含泥砂）、污水、海水、油品等系统。
2、工作压力（MPa）：PN1.0、1.6、2.5、4.0
3、使用温度：﹣10℃～130℃
4、通径：DN200～DN1000mm
5、酸碱度：强酸、强碱浓溶液除外均可用（PH值在5-10之间）。
6、产品主要零部件采用不锈钢、球铁。密封圈全部采用进口橡胶原料，根据温度选用，不同材料；且阀门主体内外腔经过环氧树脂喷涂处理。耐磨损、防腐蚀、不易锈蚀，
不会造成污染物生成，无放射性，不会影响和危害环境及破坏生态平衡。

主要零件材质：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀杆	铬不锈钢
阀瓣	碳钢、不锈钢+din腈橡胶
O形圈	din腈橡胶
弹簧	不锈钢

主要外形尺寸:

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	248	364	200	200	200	160	160	160	8-18	8-18	8-18
100	283	418	220	220	235	180	180	190	8-18	8-18	8-22
125	330	481	250	250	270	210	210	220	8-18	8-18	8-22
150	356	543	285	285	300	240	240	250	8-22	8-22	8-26
200	450	673	340	340	360	295	295	310	8-22	12-22	8-26
250	540	792	395	405	425	350	355	370	12-22	12-26	12-26
300	570	927	445	460	485	400	410	430	12-22	12-26	12-30
350	635	957	505	520	555	460	470	490	16-22	16-26	16-30
400	700	1188	565	580	620	515	525	550	16-26	16-30	16-33
450	770	1218	615	640	670	565	585	600	20-26	20-30	16-36

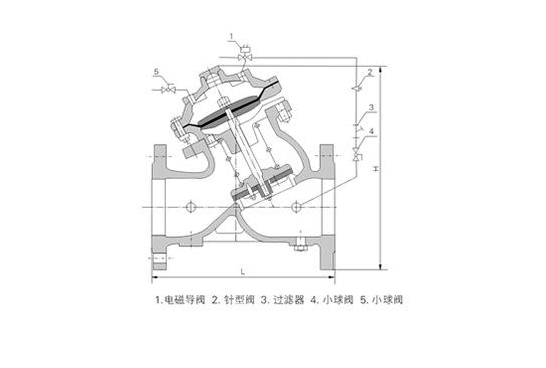

结构图：

产品展示

DY30AX缓开缓闭多功能止回阀
