产品概述:
DHH44X微阻缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无嘈声、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。DHH44X微阻缓闭消声止回阀用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点。
主要技术参数:
公称压力：1.0～1.6MPa
公称通经：200～2000mm
适用介质：清水、泥浆水、污水、海水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
主要零部件材料:
|
零件名称 |
阀体 |
蝶板 |
阀杆 |
缓冲油缸 |
密封圈 |
|
材料 |
灰铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
橡胶 |
主要详细参数：
|
型号 |
公称压力 |
试验压力Ps（MPa） |
工作温度（℃） |
适用介质 |
|
|
壳体 |
密封 |
||||
|
DHH44X |
1.0 |
1.5 |
1.1 |
0-80℃ |
清水、污水、 |
|
1.6 |
2.4 |
1.75 |
|||
主要外形连接尺寸:
|
DN（mm) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
2000 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
790 |
950 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
2150 |
2550 |
|
B |
450 |
520 |
590 |
670 |
750 |
780 |
850 |
970 |
1080 |
1200 |
1300 |
1450 |
1670 |
1880 |
1950 |
2450 |

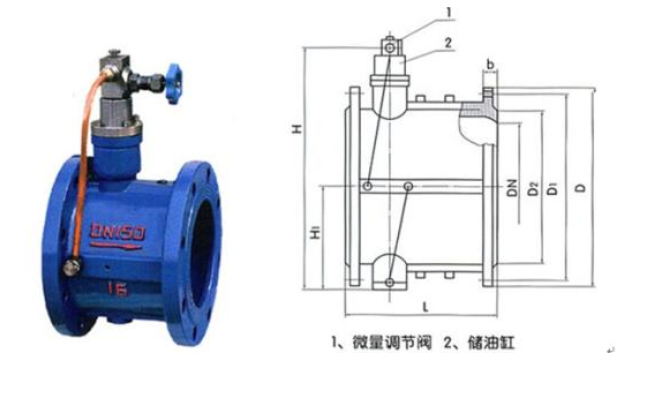

结构图：
