概述：
CVKR型静音式止回阀大口径静音止回阀采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证压力损失小。静音式止目阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。
工作原理：
CVKR静音式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
主要技术参数：
|
公称通径 |
DN300-600mm |
|
公称压力 |
1.0/1.6/2.5MPa |
|
工作温度 |
0℃-80℃ |
|
密封试验 |
1.1倍公称压力 |
|
壳体试验 |
1.5倍公称压力 |
材质说明
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
GG25 |
|
2 |
阀盘 |
QA19-4 |
|
3 |
轴承 |
QA19-4 |
|
4 |
弹簧 |
SYS316 |
|
5 |
导流体 |
GG25 |
|
6 |
阀座 |
QA19-4 |
主要外形尺寸(法兰钻孔按GB／Tl7241.6—1998标准)
|
型号 |
公称通径 |
D1 |
D2 |
D3 |
N-ΦD |
L |
||||
|
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
|||
|
CVKR-0300 |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
||
|
CVKR-0350 |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
||
|
CVKR-0400 |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
||
|
CVKR-0450 |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
||
|
CVKR-0500 |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
||

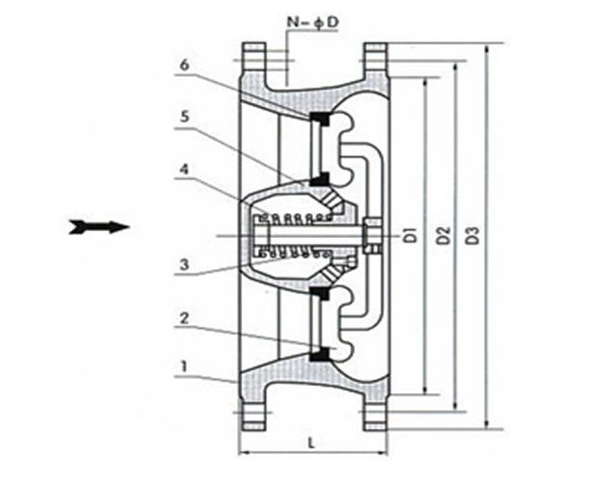

结构图：
