概述:

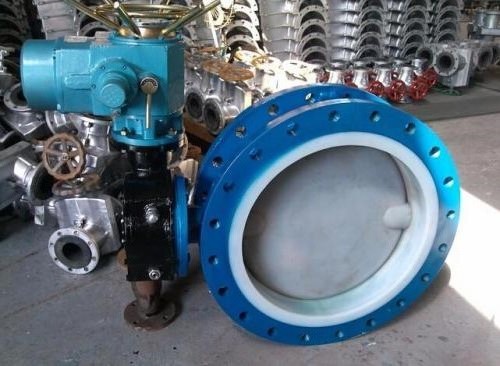

D941F46电动衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门呈全开状态。钢聚四氟乙烯类复合管,除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外,它几乎可以抵抗所有化学介质,包括浓硝酸和王水的腐蚀,D941F46电动衬氟蝶阀可以长期在230℃-250℃温度下工作。钢聚偏氟乙烯类或其它偏氟乙烯类复合管,对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性,但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。其适用在-50℃~150℃的王水 和有机酸、强酸、强氧化剂,FEP还适用于强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用
特点:
设计制造:全包裹式包裹阀板包裹材质选用聚四氟,可以耐腐蚀性介质, 长的使用寿命广泛用于化学液体及气体管道中。
1、阀内介质不直接与阀门主体材质接触,不会对主体产生腐蚀,使用寿命长。
2、阀门是经过切割过后进行内部衬里,拆卸较为方便现场即可拆卸检修。
3、主体材质选用根据现场实际情况而定,一般选用铸铁经济实惠,且使用寿命也长。
4、电动启闭操作,远程就地都可以进行操作。
主要优点:
使用工作温度达250℃
具有良好的机械韧性;即使温度下降到-196℃,也可保持5%的伸长率。
对大多数化学药品和溶剂,表现出惰性、能耐强酸强碱、水和各种有机溶剂。
有塑料中的老化寿命。
是固体材料中摩擦系数者。
是固体材料中小的表面张力,不粘附任何物质。
具有生理惰性,对生物。
耐辐照性能和较低的渗透性:长期暴露于大气中,表面及性能保持不变。
限氧指数在90以下。
不溶于强酸、强碱和有机溶剂。
能耐强氧化剂的腐蚀。
四氟乙烯(PTFE)-钠萘溶液处理粘接法
(1)处理液配制:将一定量的金属钠加入到四氢呋喃与萘的溶液中,其中金属钠的质量分数控制在3%~5%,在室温下搅拌约2h,直至溶液颜色呈现深褐色或黑色即可;
(2)将待处理的PTFE工件浸入到该溶液中约5~10min,取出再用丙酮溶液浸泡3~5 min;
(3)从丙酮溶液中取出工件,用清水漂洗干净后置于阴暗处自然干燥;
(4)选择环氧树脂、有机硅或聚氨酯做粘合剂,均匀涂于处理过的待粘接表面并立即粘接,于24~30℃下静置24h后即可粘接牢靠。
执行标准:
设计制造:GB/T12238
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
性能参数:
压力等级(MPa): 1 1.6 2.5
阀门强度试验压力(MPa): 1.5 2.4 3.75
阀门密封试验压力(MPa): 1.1 1.76 2.75
适用温度℃: ﹣20℃~350℃
材质: 碳钢或者304不锈钢
连接形式: 法兰式
启闭形式: 电动
适用介质: 浓、王水 氧化性介质等。
连接标准: GB9113

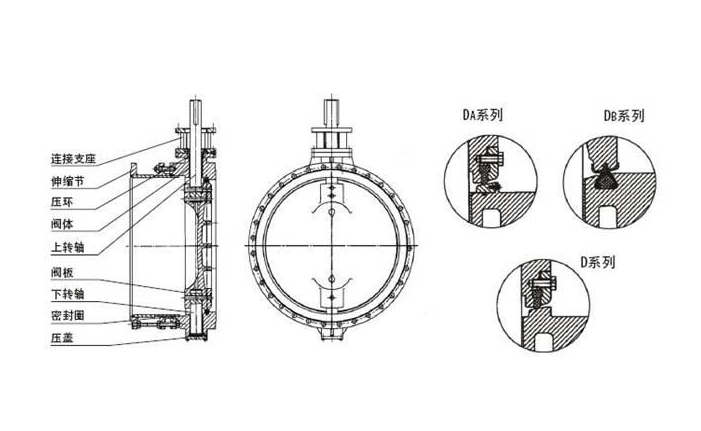

结构图:
