产品应用:
V230自力式压力差压组合阀由阀体、阀座、阀芯部件等组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点.广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。
产品性能:
V230自力式压力差压组合阀是不需要任何外加能源,利用被调介质自生调节的执行器产品。该产品特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整;采用快开流量特征,动作灵敏、密封性能好,和ZZYP相比,由于控制弹簧离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧等特点,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压(用于阀后调节),或泄压、持压(用于阀前调节)的自动控制。附设冷凝器可在≤350℃温度下使用。
零件材料:
阀体:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜盖:A3、1Cr18Ni9Ti
填料:聚四氟、柔性石墨
膜片:腈橡胶、耐油橡胶、氟橡胶
性能指标:
控制精度 |
±8% |
|||
允许泄漏量 (在规定试验条件下) |
硬密封 |
4×10-4阀额定容量 |
||
软密封 |
DN15~50 |
DN65~125 |
DN150 |
|
10气泡/min |
20气泡/min |
40气泡/min |
技术参数:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
额定流量系数 Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
噪音衡量系数 Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
公称压力(MPa) |
1.6;4.0 |
||||||||||
高工作温度(℃) |
液体≤140;气体≤80 |
||||||||||
硬密封 |
配隔离罐≤200 |
配隔离罐加长件≤300 |
|||||||||
配隔离罐和散热片≤300 |
|||||||||||
压力平衡元件 |
波纹管 |
滚动膜片 |
|||||||||
法兰标准 |
ANSI JIS DIN GB JB(特殊可按用户提供) |
||||||||||
阀体材质 |
铸铁;铸钢;铸不锈钢 |
||||||||||
阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
||||||||||
高工作压力 |
公称压力(注意△Pmx及工作压力与工作温度的关系) |

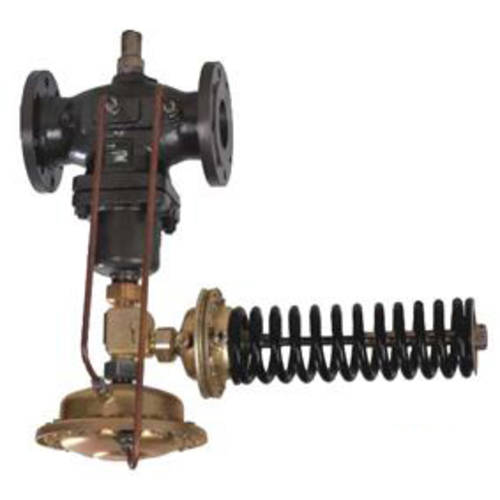

实物图:
