一、简介：
V230自力式压力调节阀由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。
二、工作原理：
V230自力式压力调节阀阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式(阀前)压力调节阀的工作原理。
三、应用：
自力式压力调节阀由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点.广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。
产品参数：
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
|
额定行程L（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||
|
公称压力PN（MPa） |
1.6、4.0 |
|||||||||||||
|
压力调节范围（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、 |
|||||||||||||
|
固有流量特质 |
快开 |
|||||||||||||
|
调节精度（%） |
±5 |
|||||||||||||
|
使用温度（℃） |
≤350 |
|||||||||||||
|
允许泄漏量 |
硬密封(1/h) |
单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级） |
||||||||||||
|
软密封(m1/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
6.75 |
11.10 |
16.0 |
||||
|
减压比 |
大 |
10 |
||||||||||||
|
小 |
1.25 |
|||||||||||||
安装方式说明
注:1.过滤器 2.自力式压力调节阀 3.取压管φ14×2 4.冷凝罐
产品尺寸：
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
法兰距 L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 |
|
总高度 H |
615 |
645 |
650 |
710 |
730 |
745 |
760 |
800 |
890 |
960 |
1050 |
||
|
H1 |
52.5 |
57.5 |
67.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
122.5 |
140 |
167.5 |
225 |
230 |
|
d |
100 |
||||||||||||
|
h |
280 |
||||||||||||
|
法兰标准 |
GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K |
||||||||||||

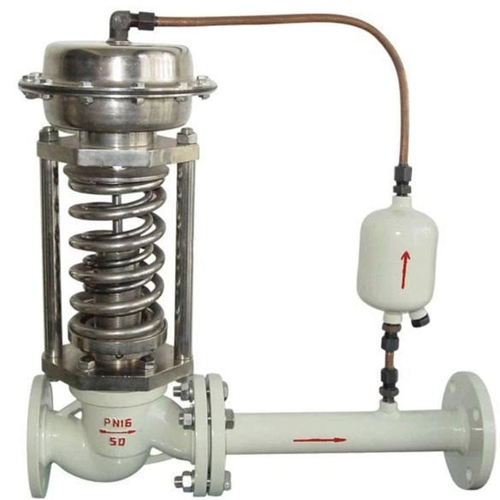

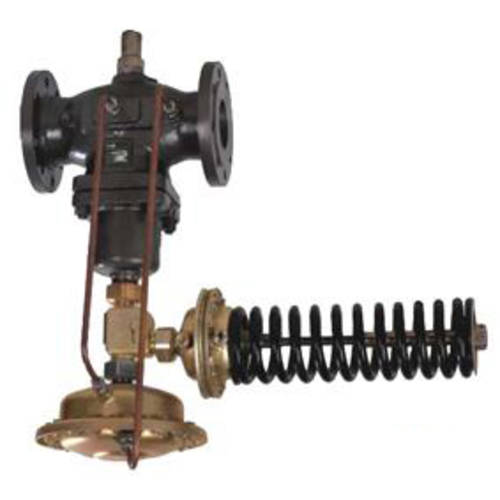

实物图：
