简介:
H76F46蝶式衬氟止回阀缓闭系统性能良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破环性水锤。橡胶软密封,封闭性能好,耐磨损,使用寿命长。油压缓冲,启闭平稳,无震动,无噪音。比老式止回阀流阻小,有明显的节能效果。该产品具有良好的特性,耐腐蚀性和抗颗粒介质性,密封性能可靠.止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出口处,用以截断介质的回流,消除破坏性的水锤,保护管网、水泵的安全运行。
H76F46蝶式衬氟止回阀制造标准:
设计规范 结构长度 连接法兰 实验与检验 产品标识 供货规范
JB/T8937
AP I594 GB/T 15188.2
AP I594 JB/T 78;JB/T 79
ANSI B16.5 GB/T 13927
AP I598 GB/T 12220
MSS SP-25 JB/T 7928
AP I594
特点:
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破环性水锤。橡胶软密封,封闭性能好,耐磨损,使用寿命长。油压缓冲,启闭平稳,无震动,无噪音。比老式止回阀流阻小,有明显的节能效果。
零部件材料:
主要零件材料 |
阀 体 |
铸铁、铸钢 |
铸铁、铸钢 |
阀 瓣 |
铸钢 |
铸钢 |
|
阀 杆 |
不锈钢 |
不锈钢 |
|
密 封 |
橡胶、不锈钢 |
橡胶、不锈钢 |
|
填 料 |
柔性石墨 |
柔性石墨 |
主要外形及连接尺寸:
公称通径DN |
尺寸(mm) |
||||||||
mm |
in |
D |
D1 |
D2 |
H |
H1 |
L |
Z-фd |
螺栓 |
150 |
6 |
280 |
240 |
210 |
228 |
172 |
210 |
8-ф23 |
8-M20 |
200 |
8 |
335 |
295 |
265 |
270 |
210 |
230 |
8-ф23 |
8-M20 |
250 |
10 |
390 |
350 |
320 |
305 |
240 |
250 |
12-ф23 |
12-M20 |
300 |
12 |
440 |
400 |
368 |
367 |
264 |
270 |
12-ф23 |
12-M20 |

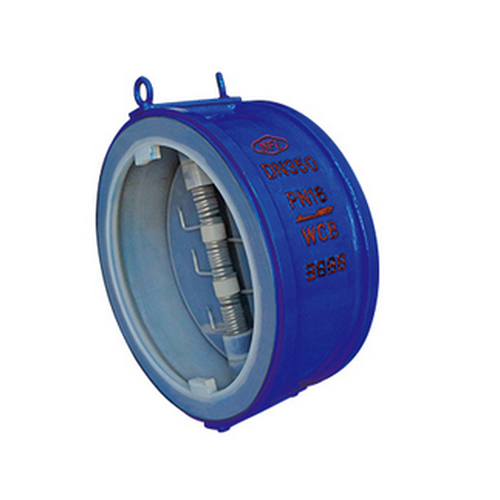

实物图:
