简介:

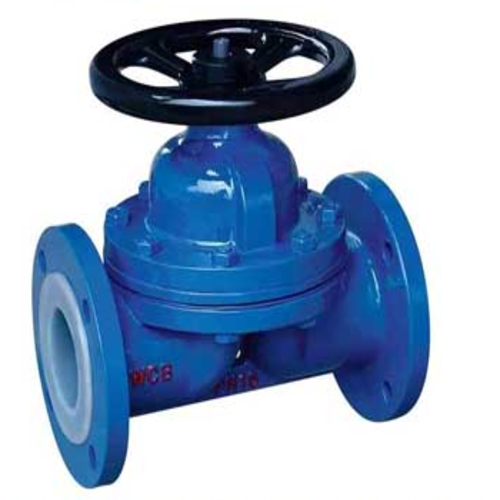

G41F4衬四氟隔膜阀是一种特殊形式的具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔隔开以达到截断管内介质之目的。
G41F4衬四氟隔膜阀基本结构:
1、复合隔膜将阀体下部腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆,阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。
2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂,应视工况,介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”
制造标准:
GB/T 12239,BS 5156标准
G41F46衬氟隔膜阀驱动方式
手动衬氟隔膜阀、气动(常开或常闭)衬氟隔膜阀、电动衬氟隔膜阀
零部件材料:
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
Z |
C |
P |
R |
PL |
|
||
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
|
2 |
阀瓣/阀杆 |
35 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
|
3 |
衬里/阀座 |
PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO |
|||||
4 |
隔膜 |
PEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶) |
|||||
5 |
支架 |
PTFE(F4) |
CF8 |
CF8 |
|||
6 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
7 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
9 |
手轮 |
WCB |
WCB |
WCB |
结构图:
