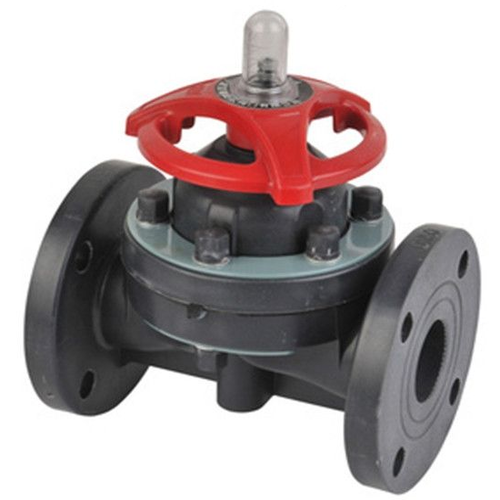

性能:
G41F-10S塑料隔膜阀一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用。突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。G41F-10S塑料隔膜阀采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。塑料耐酸耐碱隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
结构特点:
1.适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。
2.过流部件彩RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。
4.采用螺杆升降结构,启闭力矩大,平稳性好。
安装与使用:
1.两端法兰与管路连接时,要均匀拧紧螺栓,防止法兰变形,造成泄漏。
2.顺时针方向旋手柄为关闭,反之开启。
3.根据指示器位置可判断开启程度。
零部件材料:
NO | 名称 | 材质 |
1 | 螺柱 | 钢、不锈钢 |
2 | 指示器 | 钢 |
3 | 限位罩 | AS |
4 | 卡簧 | 钢、不锈钢 |
5 | 手轮 | ABS、FRPP |
6 | 压紧螺母 | FRPP、C-PVC、不锈钢 |
7 | 衬环 | PTFE |
8 | 阀杆螺母 | 钢、铜HT300 |
9 | 阀杆 | 钢、不锈钢 |
10 | 阀盖 | FRPP、PVDF、C-PVC |
11 | 轴承 | 单向推力球轴承 |
12 | 螺母 | 钢、不锈钢 |
13 | 螺柱 | 钢、不锈钢 |
14 | 阀体 | FRPP、PVDF、C-PVC |
15 | 垫膜 | EPDM、NBR |
16 | 隔膜片 | FEP、(F46)、PTFE、PVDF |
17 | 销 | 钢、不锈钢 |
18 | 阀瓣 | 铸铁、玻璃钢、PVDF、PPO |
主要尺寸及重量:
公称通径 |
尺寸(mm) |
工作压力(Mpa) |
工作温度(℃) |
质量(㎏) |
||||||||||||
D1 |
D |
L |
b |
H |
n |
φ |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
|
15 |
95 |
65 |
125 |
14 |
125 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
0.8 |
1.2 |
20 |
105 |
75 |
135 |
20 |
130 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.9 |
0.9 |
1.6 |
25 |
115 |
85 |
145 |
20 |
145 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
1.0 |
1.0 |
1.8 |
32 |
135 |
100 |
200 |
20 |
170 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.3 |
0.3 |
2.4 |
40 |
145 |
110 |
180 |
20 |
190 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
1.8 |
3 |
50 |
200 |
125 |
210 |
18 |
215 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
2.5 |
2.6 |
3.9 |
65 |
180 |
145 |
250 |
22 |
280 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
5 |
5.1 |
7.8 |
80 |
195 |
200 |
300 |
25 |
300 |
4 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
6.1 |
6.2 |
8.9 |
100 |
215 |
180 |
350 |
25 |
340 |
8 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
9.7 |
9.9 |
15 |
125 |
245 |
210 |
400 |
30 |
420 |
8 |
18 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
13.5 |
13.8 |
21 |
150 |
280 |
240 |
460 |
30 |
480 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
25 |
25.5 |
37 |
200 |
335 |
295 |
570 |
35 |
625 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
36.5 |
37.2 |
56 |

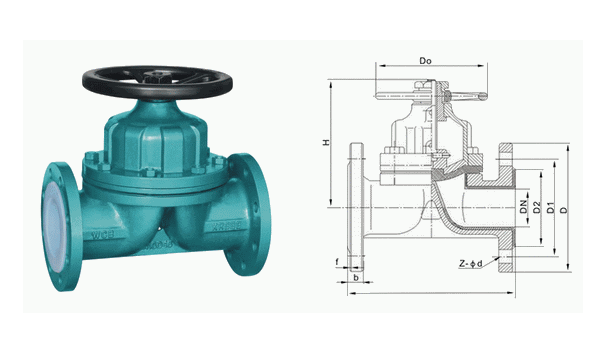

结构图:
