产品特点：
1、G41F4不锈钢衬氟隔膜阀采用无填料函的构造；G41F46衬氟隔膜阀隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.不锈钢隔膜阀由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.衬氟隔膜阀的阀体内腔为全氟F56内衬。因此具有优越的耐腐蚀的特点。
4.由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和小的关闭力。
5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
7.本阀采用标准：按照GB12239的规定。

工作原理：
G41F4不锈钢衬氟隔膜阀将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。不锈钢隔膜阀做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

制造标准：
遵循GB/T 12239，BS 5156标准
G41F46衬氟隔膜阀驱动方式
手动衬氟隔膜阀、气动(常开或常闭)衬氟隔膜阀、电动衬氟隔膜阀

主要外形及连接尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	120		80	1.6
20	3/4	130	90	65	50	2	14	4-φ12	120		90	2.4
25	1	140	100	75	60	2	14	4-φ12	160		100	3.4
32	1_1/4	165	120	90	70	2	16	4-φ14	160		110	4.8
40	1_1/2	165	130	100	80	3	16	4-φ14	200		120	6.0
50	2	203	140	110	90	3	16	4-φ14	250		135	8.8
65	2_1/2	222	160	130	110	3	16	4-φ14	250		145	11.5
80	3	241	185	150	125	3	18	4-φ18	300		180	15.2
100	4	305	205	170	145	3	18	4-φ18	300		195	18.8
125	5	356	235	200	175	3	20	8-φ18	350		210	22.5

零部件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	P_L
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10
3	衬里/阀座	PCTEF(F3)、FEP(F₄₆)、PFA（可溶性F₄)、PP、PO
4	隔膜	PEP(F₄₆)/CR（氯丁橡胶）、PFA（可溶性F₄)/FPDM（乙丙橡胶）
5	支架	PTFE（F₄)		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	WCB		WCB		WCB

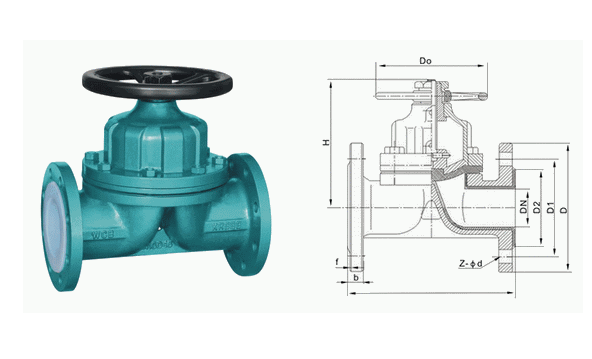

结构图：

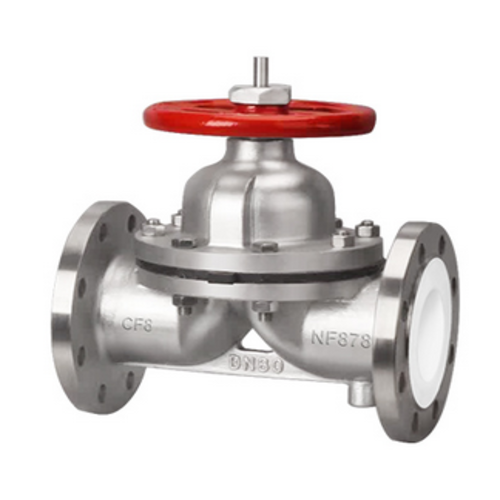

产品展示

G41F4不锈钢衬氟隔膜阀
