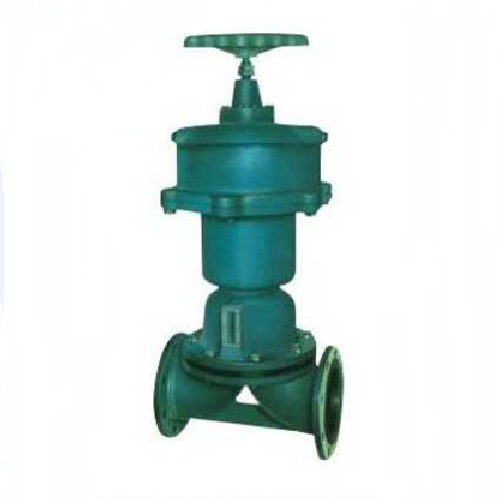

简介：
G6k41J常开式气动衬胶隔膜阀是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。G6k41J常开式气动衬胶隔膜阀可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。常开式气动衬胶隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流 。
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁
主要性能参数：
|
型号 |
公称通径DN（mm） |
工作压力WP（Mpa） |
试验压力（Mpa） |
试验温度（oC） |
|
|
密封 |
强度 |
||||
|
EG41JW-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常温 |
|
EG41JW-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
结构特点和作用原理:
部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、活塞9、气缸盖10、上阀杆11、手轮
2.气动衬胶隔膜阀与其它阀门大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
3.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
5.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和小的关闭力。
6.气动衬胶隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
7.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
8.隔膜阀采用标准：按照GB12239的规定，并符合BS5156的要求。
主要零件的材料:
|
型号 |
公称通径DN（mm） |
工作压力WP（Mpa） |
试验压力（Mpa） |
试验温度（oC） |
|
|
密封 |
强度 |
||||
|
EG41JW-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常温 |
|
EG41JW-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|

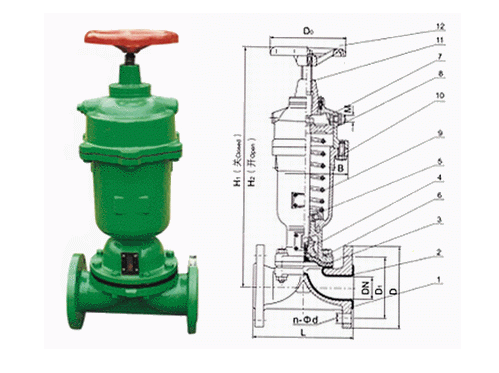

结构图：
