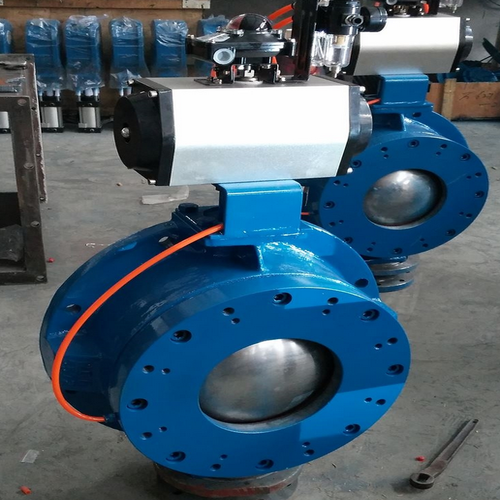

简介：
YDF气动圆顶阀是一种新型的快速起闭阀门，是目前国际上燃煤电厂输灰系统中使用数量zui多、使用效果zui佳的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年的市场运作中得到充分验证，赢得了广大客户的信赖。
工作原理：
YDF气动圆顶阀是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯和橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为直行程双作用气缸，直接驱动圆顶阀转动，有效的防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧的压在球面圆顶阀芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动。
产品特点：
1、启闭灵活、阀芯无冲刷 圆顶阀在开关过程中，阀芯与特制的橡胶密封圈保持有0.8～1.5mm的间隙，阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠，密封圈的使用寿命长；阀门开启时，料口全流通无阻挡，避免了物料对阀芯的直接冲刷。
2、密封严密、性能优良 圆顶阀的密封采用特制可充气式橡胶密封圈，密封性好。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧包裹在球面阀芯上，形成一个非常可靠的密封环带，密封严密，从而能有效截断管道内物料的流动。
3、选材考究、工艺科学 阀芯是圆顶阀的核心部件，根据使用工况的不同采用不同的耐磨材料，使产品具有耐磨、耐冲刷等特性；阀芯光滑坚硬的表面，保证了阀芯与橡胶密封圈的紧密接触，实现了密封的zui佳配置。
4、自动控制、运行可靠 圆顶阀的气动执行器采用直行程气缸或旋转气缸驱动，回转输出，性能可靠，输出扭矩大，可满足在恶劣工况条件下工作。
产品规范：
设计规范：JB/T12224
结构长度：根据客户要求或制造厂标准
连接标准：GB/T 9113/JB 79.1/HG 20592
压力试验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 12252
主要零部件材料：
主体：碳钢（WCB）
闸板：碳钢（WCB）
阀杆：不锈钢
填料：橡胶/聚四氟乙烯/编织石墨
公称通径：DN50-DN400(2"-16")
公称压力：PN6-PN16
适用温度：-29~+200℃
操作方式：气动
适用介质：煤灰、煤粉、矿渣、氧化铝粉、水泥等粉状物料输送下料
技术参数 :
|
称通径DN mm |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
|
工作压力MPa |
≤1.0 |
|||||||
|
工作温度℃ |
≤200 |
|||||||
|
控制气源 |
压力MPa |
0.4～0.6 |
||||||
|
耗气量L/次 |
1～3 |
|||||||
|
适用介质 |
颗粒、干灰、干粉物料等 |
|||||||

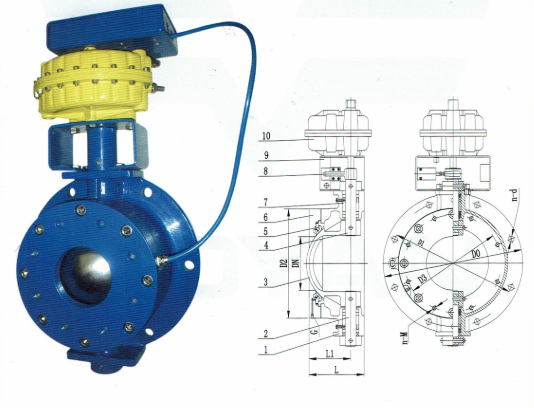

结构图：
