产品概述：

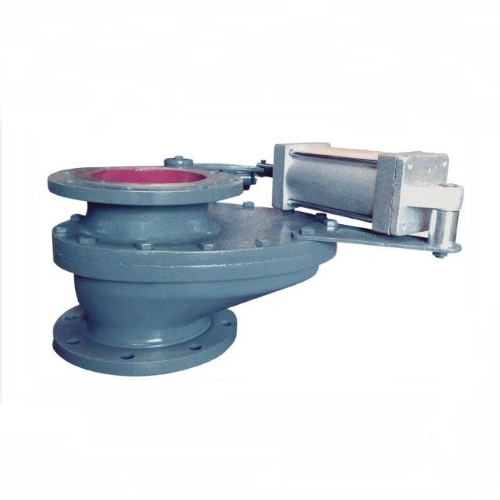

XZ648TC气动陶瓷旋转阀在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。 XZ648TC气动陶瓷旋转阀主要适用于火电厂干灰系统仓泵或省煤器进料阀的启闭之用，也适用矿山、石化厂、小泥厂等有磨损、腐蚀的粉尘介质的进料启闭。本阀门具有密封性能好、耐磨性强、启用灵活、无卡灰及积灰现象性能特点.
安装使用：
为了延长使用寿命，提高工作效益，本阀门严禁气缸向下安装，在安装时尽量做到水平安装且斜口面向下，本阀门开关到位信号反馈方式分为两种，一种为机械式到位开关（推荐），一种为电感磁性开关二线制。两种方式均可适用直流或交流。 安装、使用要点 1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。 2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。 3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
结构特点：
当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。此阀门为双闸板单密封，独特的下阀体斜面设计，保证阀门内腔不积灰。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。
技术参数：
公称通径：DN50-300（也可根据客户需要定制）
公称压力1.0—1.6MPa
气动执行器工作压力：0.4~0.6MPa
适用温度≤200℃（另有耐高温型zui高可耐400℃高温）
适用介质：粉煤灰、干粉尘、气体、水等
适用范围：火力发电厂干灰系统、仓泵进料输送。
化工、冶金、造纸、制药等行业中散状物料输送系统。
各类有磨损的介质在管道上作启闭之用。
主要零件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
7 |
中阀体 |
WCB |
|
2 |
阀板 |
WCB+复合工程陶瓷 |
8 |
填料 |
柔性石墨 |
|
3 |
阀座 |
复合工程陶瓷 |
9 |
填料压盖 |
2Cr13 |
|
4 |
阀板座 |
45# |
10 |
支架 |
Q235 |
|
5 |
阀杆 |
2Cr13 |
11 |
气动装置 |
|
|
6 |
中阀体 |
WCB |

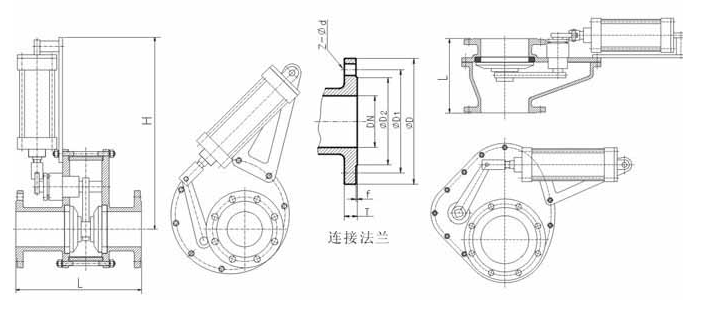

结构图：
