产品概述：
EG6B41J常闭式气动隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。隔膜阀采用标准：按照GB12239的规定，并符合BS5156的要求。

产品特点：
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式隔膜阀、直流式隔膜阀、截止式隔膜阀、直通式隔膜阀、闸板式隔膜阀和直角式隔膜阀六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种一、

产品性能：
EG6B41J常闭式气动隔膜阀与其它阀门的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和小的关闭力。

主要零件材料:

零件名称	阀体	阀瓣、阀盖	气缸、气缸盖	螺杆、阀杆、活塞	隔膜
材料	HT200衬氟塑胶、衬橡胶	HT200	HT200	35	氯丁橡胶、氟塑料

性能规范:

型号	公称压力PN(MPa)	试验压力Ps(MPa)		适用介质	工作温度(℃)
		壳体试验	密封试验
G6B41wJ-6	0.6	0.9	0.66	W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤100 ≤85 ≤150
G6B41wJ-10	0.4	0.6	0.44
G6B41wJ-16	1.6	2.4	1.76

主要连接尺寸：

公称通径 DN (mm)	公称压力 PN (MPa)	工作压力 WP (MPa)	主要外形尺寸 (mm)										适用范围	重量（kg）
			L		D1	D	D0	?	Z	H	温度（°C）	介质		重量（kg）
			J型	W型	D1	D	D0	?	Z	H	温度（°C）	J型	W型
20	1.6	1.6	121	117	75	105	70	13.5	4	103	小于等于100	一般腐蚀性	非腐蚀性	3
25			131	127	85	115	83	13.5		112				4.3
32			150	146	100	140	114	17.5		144				6.5
40			163	159	110	150	114			156				7.9
50			194	190	125	165	140			177				10.6
65	1.0	1.0	220	216	145	185	165			164.5				17.6
80			258	254	160	200	230		8	181.5				25.5
100			309	305	180	220	280			253				36.2
125			362	356	210	250	280			282				47.5
150			412	406	240	285	368			366.5				74
200			527	521	295	342	483	22						143
								22

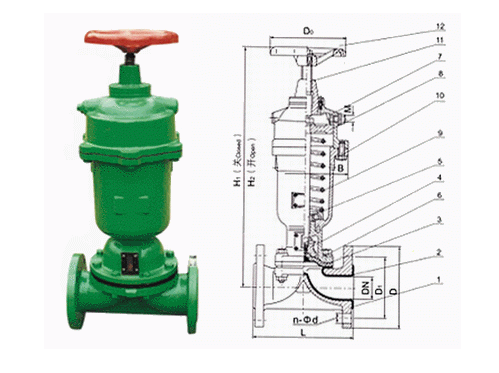

结构图：

产品展示

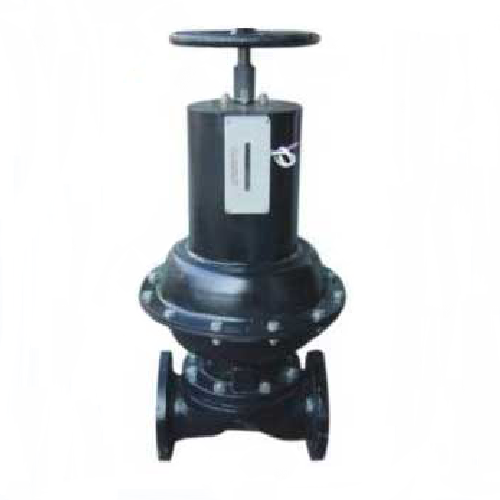

EG6B41J常闭式气动隔膜阀
